MAX9712

500mW、低EMI、无需滤波、D类音频放大器

500mW、低EMI、无需滤波、D类音频放大器，适用于便携式产品

Viewing:

概述

无需滤波的放大器在100mm电缆上符合FCC辐射标准
与传统方法相比，独特的扩展频谱模式使辐射特性改善5dB
可选的外部SYNC输入
为立体声工作方式提供简单的主从配置
85%的效率
为8Ω负载提供高达500mW的输出
0.01%的低THD+N
高PSRR (217Hz下72dB)
集成的咔嗒声与噼啪声抑制电路
低静态电流(4mA)
低功耗关断模式(0.1µA)
短路与热过载保护
采用散热效率高、节省空间的封装
- 10引脚TDFN (3mm x 3mm x 0.8mm)
- 10引脚µMAX
- 12焊球UCSP (1.5mm x 2mm x 0.6mm)

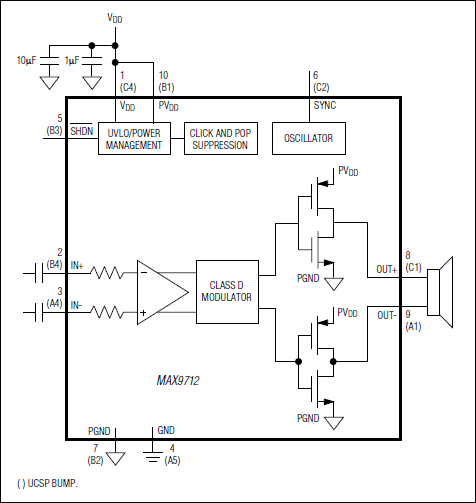

MAX9712单声道D类音频功率放大器提供AB类放大器的性能与D类的高效率，可以节省电路板空间，延长电池寿命。MAX9712采用D类结构，能够以高于85%的效率为8Ω负载提供500mW的功率。低EMI调制方案省去了传统的D类输出滤波器。

MAX9712提供两种调制方案：固定频率(FFM)模式和扩展频谱(SSM)模式，其调制频率可以降低EMI辐射。另外，MAX9712振荡器可以通过SYNC输入与外部时钟同步，允许用户自定义开关频率。SYNC输入还允许多个MAX9712串联并锁定频率，以减小时钟互调引起的干扰。该器件采用全差分结构、全桥输出以及完备的咔嗒声与噼啪声抑制电路。增益可由内部设定为+4V/V，进一步减少了外部元件数量。

MAX9712具有72dB PSRR，0.01% THD+N以及高于90dB的SNR。短路与热过载保护使该器件在故障条件下能够免于损坏。MAX9712采用10引脚TDFN (3mm x 3mm x 0.8mm)封装、10引脚µMAX®封装和12焊球UCSP™ (1.5mm x 2mm x 0.6mm)封装。MAX9712工作温度范围为-40°C至+85°C。

应用
