MAX97001

带有单声道D类扬声器和H类耳机放大器的音频子系统

2mm x 2.5mm 20焊球WLP封装音频子系统，带有限幅器，提供业内最佳的D类和H类耳机放大器

数据手册 (Rev. 1)

Viewing:

概述

2.7V至5.5V扬声器放大器供电电压
1.6V至2V耳机放大器供电电压
扬声器输出可达700mW (V_PVDD = 3.7V、Z_SPK = 8Ω + 68µH)
耳机放大器输出为每通道37mW (R_HP = 16Ω)
低辐射D类放大器
高效H类耳机放大器
以地为参考的耳机输出
2路立体声单端/单声道差分输入
集成失真限幅器(扬声器输出)
集成DPST模拟开关
无咔嗒/噼噗声
无TDMA噪声
2mm x 2.5mm、20焊球WLP封装(焊球间隔为0.5mm)

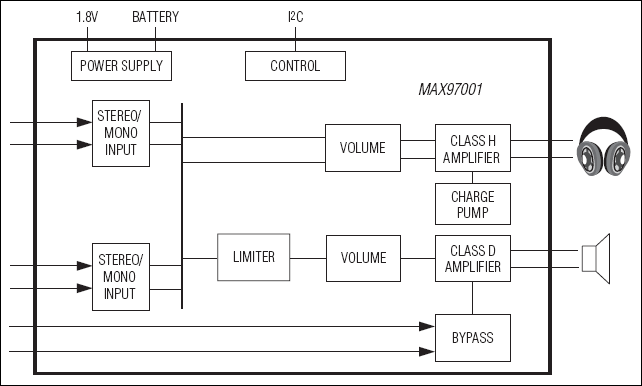

MAX97001单声道音频子系统集成了单声道扬声器放大器、立体声耳机放大器和一路模拟DPST开关。耳机放大器和扬声器放大器具有独立的音量控制和开/关控制。4个输入端可以配置成2路差分输入或4路单端输入。

整个子系统设计优化于最高效率，700mW高效D类扬声器放大器可直接由电池供电，关断模式下仅消耗不到1µA的电流。H类耳机放大器采用双模电荷泵，在提高效率的同时提供以地为参考的输出信号，无需输出耦合电容。

扬声器放大器具有失真限幅器，当出现大信号削波时自动降低音量，在为小信号提供高增益的同时不会降低大信号条件下的音质。

通过2线I²C接口实现所有控制，MAX97001工作在-40°C至+85°C扩展级温度范围，采用2mm x 2.5mm、20焊球WLP封装(焊球间隔为0.5mm)。

应用

蜂窝电话
便携式多媒体播放器

参考资料

数据手册 1

MAX97001: Audio Subsystem with Mono Class D Speaker and Class H Headphone Amplifiers Data Sheet (Rev.1) 08/03/2010

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX97001评估板

立即购买更多内容

特性和优点

经过验证的音频PCB布局
板上USB接口电路产生I²C兼容信号
具有用于用户提供的I²C兼容信号的PCB焊盘
表贴元件
Windows 2000、Windows XP和Windows Vista (32位)兼容软件
完全安装并经过测试

产品详情

MAX97001评估板(EV kit)是完全安装并经过测试的PCB，用于评估采用2线I²C接口通信的单声道D类音频功率放大器和立体声H类DirectDrive®耳机放大器MAX97001。评估板提供板上微控制器，通过I²C接口与MAX97001通信。此外还提供连接模拟输入和放大器输出所需的PCB焊盘。

MAX97001评估板采用2.7V至5.5V电源为PVDD供电，采用1.8V电源为VDD供电。

评估板提供Windows® 2000、Windows XP®和Windows Vista®兼容软件，便于配置。软件通过USB控制板的微控制器产生I²C指令。

应用

蜂窝电话
便携式多媒体播放器
