MAX9654

不推荐用于新设计

3.3V、三通道HD/SD滤波放大器，带有关断功能

3.3V供电可有效节省功率，无需5V视频电源

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 每通道电源电流损耗仅为9.5mA
  • 可选择低通滤波器用于高清或标清视频信号(MAX9654)
  • 8.5MHz标清通带，27MHz时衰减为57dB
  • 42MHz标清通带，109MHz时衰减为50dB
  • 2V/V增益
  • 3.135V至3.465V单电源供电
  • 12µA关断模式(MAX9653/MAX9654)

MAX9652/MAX9653/MAX9654为3.3V、三通道、高清(HD)视频滤波放大器。用于YPbPr分量视频信号，这些器件非常适合机顶盒及便携应用。MAX9652/MAX9653/MAX9654输入采用交流耦合。YIN带有同步箝位，PBIN及PRIN带有键控箝位。输出缓冲器增益为2V/V，可驱动75Ω标准视频负载。

MAX9654通带可在标清(SD)和高清之间选择。MAX9652/MAX9653有固定通带，支持HD视频。MAX9654的SD低通滤波器在8.5MHz通带内具有±1dB平坦度，27MHz时衰减为57dB。MAX9652/MAX9653/MAX9654 HD低通滤波器在42MHz通频带内具有±1dB平坦度，109MHz时衰减为50dB。

这些器件每通道仅消耗9.5mA电流，采用3.3V单电源供电。MAX9653/MAX9654具有低功耗12µA关断模式。MAX9652/MAX9653/MAX9654可工作在-40°C至+125°C汽车级温度范围。

应用

  • DVC
  • DVD播放器
  • HDTV
  • PVR
  • 机顶盒
MAX9654
3.3V、三通道HD/SD滤波放大器，带有关断功能

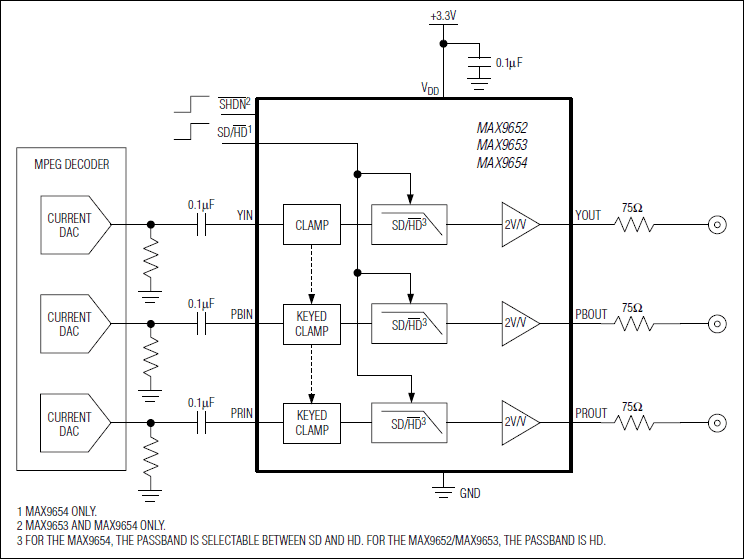

MAX9652、MAX9653、MAX9654：典型应用电路
