MAX9515
过期1mm x 1mm视频滤波放大器，提供自动关断和2V/V增益
超小尺寸视频滤波放大器，具有智能化电源监测和自动关断功能
Viewing:
概述
- 超小尺寸、4焊球、1mm x 1mm UCSP封装
- 自动关断功能
- 直流耦合输入/输出
- 2.7V至3.6V单电源供电
- 视频重建滤波器具有9MHz通带，在27MHz频点的衰减为50dB
- 5µA关断电流

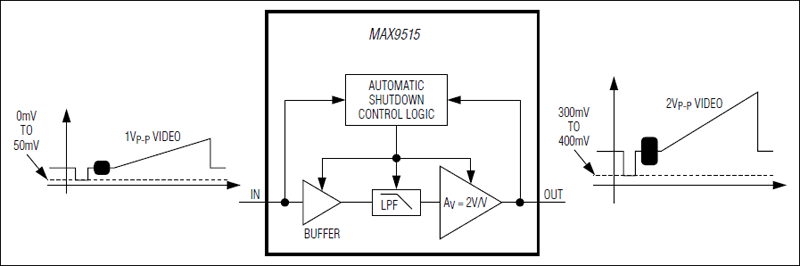

MAX9515是一款超小尺寸、标准清晰度视频滤波器，提供自动关断，采用4焊球1mm x 1mm UCSP™封装。
自动关断电路无需关断控制，能够在没有视频输入和/或输出端没有视频负载时自动关闭滤波器和输出放大器，从而提供智能化电源管理。关断时，器件仅消耗5µA电流。
MAX9515具有内部重建滤波器，用来平滑视频数/模转换器(DAC)输出的视频信号中的台阶并降低毛刺。重建滤波器在9MHz通带内具有±1dB的平坦度，在27MHz频点的典型衰减为50dB。
MAX9515视频输入可以直接连接到DAC输出。MAX9515具有2V/V内部固定增益，用于接收1VP-P标称满量程视频输入。MAX9515工作在-40°C至+125°C的汽车级温度范围。
应用
- 数码相机(DSC)
- 数字摄像机(DVC)
- 移动电话
- 便携或空间受限产品
