MAX9181

低抖动、低噪声、LVPECL至LVDS电平转换器，SC70封装

Viewing:

概述

微型SC70封装
超低抖动
- 23ps_P-P加性系统抖动
- (2²³ - 1 PRBS)
- 0.6ps_RMS加性随机抖动
0.5ns (最小)过渡时间，以尽可能减小辐射噪声
保证400Mbps的数据速率
10mA的低电源电流
符合ANSI/EIA/TIA-644 LVDS标准
断电模式下，输入输出均处于高阻态

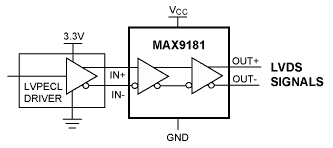

MAX9181是一款LVPECL至LVDS电平转换器，它接收单路LVPECL输入并将其转换成单路LVDS输出。MAX9181尤其适合于那些要求最小抖动、噪声、功耗和尺寸的系统中LVPECL与LVDS之间的接口转换。

23ps_P-P的超低峰峰值加性系统抖动和0.6ps_RMS的加性随机抖动等特性，保证在那些定时误差极其敏感的高速链路中，尤其是那些包含时钟和数据恢复电路、PLL、串行器或解串器应用中，进行可靠地通讯。MAX9181的转换性能保证400Mbps的数据传输速率，且通过保证0.5ns的最小输出过渡时间，以尽可能减小辐射噪声。

MAX9181工作于3.3V单电源，仅消耗10mA电源电流，满足-40°C至+85°C的工作温度范围。该器件提供微型6引脚SC70封装(SOT23尺寸的一半)。对于SC70封装的低抖动、低噪声LVDS中继器，请参考MAX9180的数据资料。

应用

上/下路复用器
蜂窝电话基站
数字交叉连接
DSLAM
多点总线
网络路由器和交换机
