MAX9179

四路LVDS接收器,带有滞回

带有滞回的四通道LVDS接收器,适用于高速、低功耗、抗干扰能力强的应用

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 保证400Mbps数据速率
  • 50mV (典型)滞回
  • 使能端具有过冲/下冲电压保护(-1.0V或VCC + 1.0V)
  • IEC 61000-4-2第4级ESD保护
  • AC参数保证|VID| = 100mV
  • 3.3V单电源
  • 安全失效电路
  • 流通引脚排列
    • 简化PCB布局
    • 降低串扰
  • 低功耗CMOS设计
  • 符合ANSI TIA/EIA-644 LVDS标准
  • 断电时,输入为高阻
  • 引脚兼容于MAX9121和DS90LV048A
  • 提供纤小的薄型QFN封装

MAX9179是四路低电压差分信号(LVDS)线接收器,设计用于那些要求高数据速率、低功耗、抗噪声的应用。接收器接收四路LVDS输入,并将它们转换为3.3V的LVCMOS输出电平,转换速度高达400Mbps。接收器内置滞回电路,以提高抗噪声能力和避免输出在慢变信号输入时的来回切换。

这些器件支持0.038V至2.362V的宽共模电压输入范围,从而允许驱动器和接收器之间存在地电位差和共模噪声。当输入处于开路、无驱动的短路或终端匹配时,安全失效特性将设置高输出。公共的使能输入端控制高阻抗输出。

MAX9179的流通引脚排列使PCB布线更加容易。其引脚兼容于MAX9121和DS90LV048A,同时还具有高ESD承受能力和内置的滞回特性。

MAX9179提供16引脚TSSOP封装和薄型QFN封装,工作于3.3V单电源,指定工作温度范围是-40°C至+85°C。

应用

  • 背板互连
  • 蜂窝电话基站
  • 时钟分配
  • 数字复印机
  • 激光打印机
  • LCD显示器
  • 网络路由器和交换机
  • 电信交换设备

MAX9179
四路LVDS接收器,带有滞回

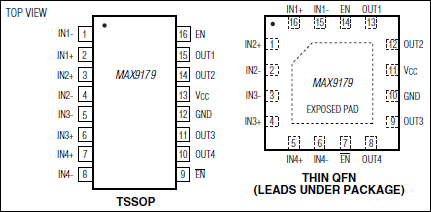

MAX9179:引脚配置
