概览
优势和特点
- 25ns传输延迟
- 每路功耗350µA (1.75mW)
- 4.5V至5.5V单电源工作
- 输入电压范围宽，允许到地
- 低至500µV的失调电压
- 内部滞回(2mV)保证干净切换
- TTL兼容的输出
- 内置锁存(仅限MAX9109)
- 输入过驱动时不发生输出反相

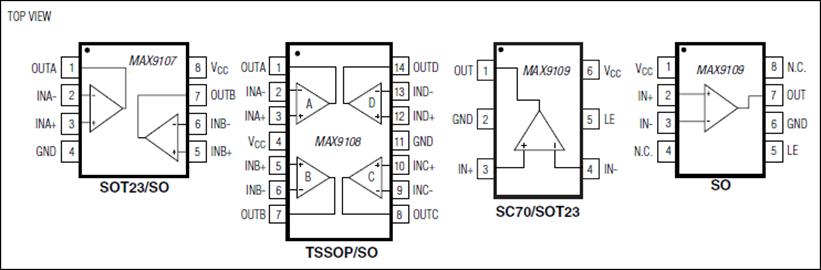

- 提供小尺寸封装：
- 6引脚SC70 (MAX9109)
- 8引脚SOT23 (MAX9107)
- 14引脚TSSOP (MAX9108)
产品详情
MAX9107/MAX9108/MAX9109双/四/单、高速、低功耗、电压比较器专为+5V单电源系统而设计。每比较器仅以1.75mW的功耗便赢得了25ns的传播延迟(10mV输入过驱动)。共模输入范围很宽，从200mV至距离正端电源1.5V。
MAX9107/MAX9108/MAX9109输出兼容于TTL，无需外接上拉电路。这些比较器具有内部滞回，在输入慢变化信号时也能保证干净的输出切换。
MAX9107/MAX9108/MAX9109是工业用标准比较器MAX907/MAX908/MAX909的升级产品，具有更高速度，更低功耗和价格。MAX9109有输出锁存，但没有互补输出。
双比较器MAX9107提供8引脚SO和SOT23封装，四比较器MAX9108提供14引脚TSSOP和SO封装，而单比较器MAX9109可提供三种封装：超小型6引脚SC70封装，节空间的6引脚SOT23封装和8引脚SO封装。
应用
- A/D转换器
- 电池供电应用
- 线接收器
- 采样电路
- 门限检测器/鉴别器
- 过零检测器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX9108ESD+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX9108ESD+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX9108EUD+ | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| MAX9108EUD+T | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| Wafer Fabrication Data |
