MAX9107

25ns、双/四/单路、低功耗、TTL比较器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 25ns传输延迟
  • 每路功耗350µA (1.75mW)
  • 4.5V至5.5V单电源工作
  • 输入电压范围宽,允许到地
  • 低至500µV的失调电压
  • 内部滞回(2mV)保证干净切换
  • TTL兼容的输出
  • 内置锁存(仅限MAX9109)
  • 输入过驱动时不发生输出反相

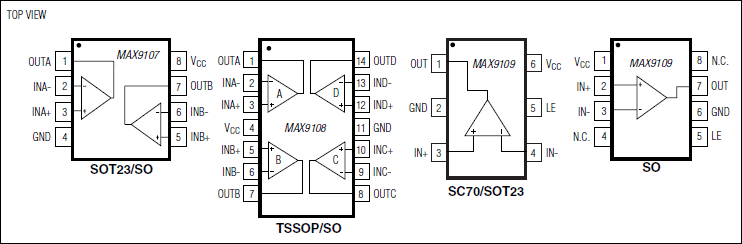

  • 提供小尺寸封装:
    • 6引脚SC70 (MAX9109)
    • 8引脚SOT23 (MAX9107)
    • 14引脚TSSOP (MAX9108)
更多细节
show more Icon

MAX9107/MAX9108/MAX9109双/四/单、高速、低功耗、电压比较器专为+5V单电源系统而设计。每比较器仅以1.75mW的功耗便赢得了25ns的传播延迟(10mV输入过驱动)。共模输入范围很宽,从200mV至距离正端电源1.5V。

MAX9107/MAX9108/MAX9109输出兼容于TTL,无需外接上拉电路。这些比较器具有内部滞回,在输入慢变化信号时也能保证干净的输出切换。

MAX9107/MAX9108/MAX9109是工业用标准比较器MAX907/MAX908/MAX909的升级产品,具有更高速度,更低功耗和价格。MAX9109有输出锁存,但没有互补输出。

双比较器MAX9107提供8引脚SO和SOT23封装,四比较器MAX9108提供14引脚TSSOP和SO封装,而单比较器MAX9109可提供三种封装:超小型6引脚SC70封装,节空间的6引脚SOT23封装和8引脚SO封装。

应用

  • A/D转换器
  • 电池供电应用
  • 线接收器
  • 采样电路
  • 门限检测器/鉴别器
  • 过零检测器
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9107EKA+
  • HTML
  • HTML
MAX9107EKA+T
  • HTML
  • HTML
MAX9107ESA+
  • HTML
  • HTML
MAX9107ESA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX9107EKA+

量产

MAX9107EKA+T

量产

10月 30, 2020

- 1702R2

ASSEMBLY

MAX9107ESA+

量产

MAX9107ESA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

MAX9107EKA+

量产

MAX9107EKA+T

量产

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX9107ESA+

量产

MAX9107ESA+T

量产
