MAX9065

推荐用于新设计

超小尺寸、微功耗窗比较器，采用4焊球UCSP™或5引脚SOT23封装

业内尺寸最小的窗比较器，提供4焊球UCSP封装

数据手册 (Rev. 4) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 纤小的1mm x 1mm 4焊球UCSP封装
    • 面积相当于2个0402电阻
    • 还提供5引脚SOT23封装
  • 超低工作电流1µA (最大)
  • -0.3V至+5.5V输入电压范围
  • 1.0V至5.5V VCC范围
  • 3.0V和4.2V触发门限
  • -40°C至+85°C扩展级温度范围

MAX9065是超小尺寸、低功耗窗比较器，理想用于电路板空间及其紧凑、对功耗要求苛刻的各种便携式电子设备，如蜂窝电话、便携式媒体播放器和笔记本电脑。器件提供1mm x 1mm (相当于两个0402电阻)的4焊球UCSP封装和5引脚SOT23封装。

MAX9065具有-0.3V至+5.5V的共模输入范围，与电源电压无关。当MAX9065掉电(VCC = 0)时，输入电流变为0。另外，MAX9065具有较高的RF抑制。

MAX9065具有推挽式输出，仅消耗1µA (最大值)电源电流。MAX9065可工作在低至1.0V电压和-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝电话
  • 电子玩具
  • 笔记本电脑
  • 便携式媒体播放器
  • 便携式医疗设备
MAX9065
超小尺寸、微功耗窗比较器，采用4焊球UCSP™或5引脚SOT23封装

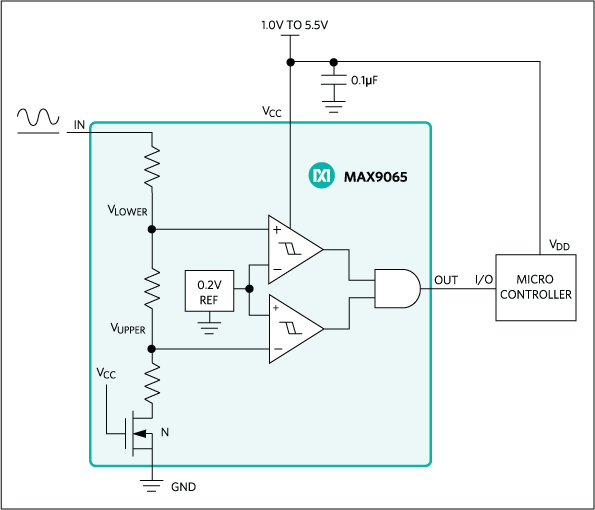

MAX9065：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
比较器 7
MAX9064
量产 超小尺寸、微功耗单路比较器，采用4焊球UCSP和5引脚SOT23封装
MAX9063
量产 超小尺寸、微功耗单路比较器，采用4焊球UCSP和5引脚SOT23封装
MAX9062
量产 超小尺寸、微功耗单路比较器，采用4焊球UCSP和5引脚SOT23封装
MAX9061
量产 超小尺寸、微功耗单路比较器，采用4焊球UCSP和5引脚SOT23封装
MAX9060
量产 超小尺寸、微功耗单路比较器，采用4焊球UCSP和5引脚SOT23封装
MAX9027
量产 UCSP封装、1.8V、纳安级功耗、超摆幅比较器，带或不带基准
MAX9028
量产 UCSP封装、1.8V、纳安级功耗、超摆幅比较器，带或不带基准
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

SPICE 模型 2

评估套件

MAX9064EVKIT

MAX9060、MAX9061、MAX9062、MAX9063、MAX9064和MAX9065评估板

立即购买 更多内容

特性和优点

  • -0.3V至+5.5V输入电压范围
  • 0.9V至5.5V外部基准电压范围(MAX9060/MAX9061)
  • 1V至5.5V VCC电压范围(MAX9062–MAX9065)
  • 0.2V内部基准电压(MAX9062/MAX9063/MAX9064)
  • 3V和4.2V翻转门限(MAX9065)
  • 评估4焊球UCSP封装以及可选择的5引脚SOT23封装
  • 无铅并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX9060–MAX9065评估板(EV kit)为完全安装并经过测试的PCB，用于评估MAX9060–MAX9064单路比较器和MAX9065窗检测比较器。MAX9060/MAX9061评估板要求采用0.9V至5.5V范围内外部基准(REF)；MAX9062/MAX9063/MAX9064内置0.2V基准。MAX9065预置翻转门限为3V和4.2V。MAX9062–MAX9065的VCC供电电压范围介于1V至5.5V之间。所有评估板具有同样的-0.3V至+5.5V输入电压范围(IN)。

MAX9060–MAX9065评估板配置可用来评估4焊球UCSP™封装(已安装)以及可选择的5引脚SOT23封装(定购评估板时，从工厂申请MAX9060–MAX9065 SOT23封装的IC样片)。

应用

  • 蜂窝电话
  • 电子玩具
  • 笔记本电脑
  • 便携式媒体播放器
  • 便携式医疗设备

MAX9062EVKIT

MAX9060、MAX9061、MAX9062、MAX9063、MAX9064和MAX9065评估板

立即购买 更多内容

特性和优点

  • -0.3V至+5.5V输入电压范围
  • 0.9V至5.5V外部基准电压范围(MAX9060/MAX9061)
  • 1V至5.5V VCC电压范围(MAX9062–MAX9065)
  • 0.2V内部基准电压(MAX9062/MAX9063/MAX9064)
  • 3V和4.2V翻转门限(MAX9065)
  • 评估4焊球UCSP封装以及可选择的5引脚SOT23封装
  • 无铅并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX9060–MAX9065评估板(EV kit)为完全安装并经过测试的PCB，用于评估MAX9060–MAX9064单路比较器和MAX9065窗检测比较器。MAX9060/MAX9061评估板要求采用0.9V至5.5V范围内外部基准(REF)；MAX9062/MAX9063/MAX9064内置0.2V基准。MAX9065预置翻转门限为3V和4.2V。MAX9062–MAX9065的VCC供电电压范围介于1V至5.5V之间。所有评估板具有同样的-0.3V至+5.5V输入电压范围(IN)。

MAX9060–MAX9065评估板配置可用来评估4焊球UCSP™封装(已安装)以及可选择的5引脚SOT23封装(定购评估板时，从工厂申请MAX9060–MAX9065 SOT23封装的IC样片)。

应用

  • 蜂窝电话
  • 电子玩具
  • 笔记本电脑
  • 便携式媒体播放器
  • 便携式医疗设备

MAX9060EVKIT

MAX9060、MAX9061、MAX9062、MAX9063、MAX9064和MAX9065评估板

立即购买 更多内容

特性和优点

  • -0.3V至+5.5V输入电压范围
  • 0.9V至5.5V外部基准电压范围(MAX9060/MAX9061)
  • 1V至5.5V VCC电压范围(MAX9062–MAX9065)
  • 0.2V内部基准电压(MAX9062/MAX9063/MAX9064)
  • 3V和4.2V翻转门限(MAX9065)
  • 评估4焊球UCSP封装以及可选择的5引脚SOT23封装
  • 无铅并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX9060–MAX9065评估板(EV kit)为完全安装并经过测试的PCB，用于评估MAX9060–MAX9064单路比较器和MAX9065窗检测比较器。MAX9060/MAX9061评估板要求采用0.9V至5.5V范围内外部基准(REF)；MAX9062/MAX9063/MAX9064内置0.2V基准。MAX9065预置翻转门限为3V和4.2V。MAX9062–MAX9065的VCC供电电压范围介于1V至5.5V之间。所有评估板具有同样的-0.3V至+5.5V输入电压范围(IN)。

MAX9060–MAX9065评估板配置可用来评估4焊球UCSP™封装(已安装)以及可选择的5引脚SOT23封装(定购评估板时，从工厂申请MAX9060–MAX9065 SOT23封装的IC样片)。

应用

  • 蜂窝电话
  • 电子玩具
  • 笔记本电脑
  • 便携式媒体播放器
  • 便携式医疗设备

MAX9063EVKIT

MAX9060、MAX9061、MAX9062、MAX9063、MAX9064和MAX9065评估板

立即购买 更多内容

特性和优点

  • -0.3V至+5.5V输入电压范围
  • 0.9V至5.5V外部基准电压范围(MAX9060/MAX9061)
  • 1V至5.5V VCC电压范围(MAX9062–MAX9065)
  • 0.2V内部基准电压(MAX9062/MAX9063/MAX9064)
  • 3V和4.2V翻转门限(MAX9065)
  • 评估4焊球UCSP封装以及可选择的5引脚SOT23封装
  • 无铅并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX9060–MAX9065评估板(EV kit)为完全安装并经过测试的PCB，用于评估MAX9060–MAX9064单路比较器和MAX9065窗检测比较器。MAX9060/MAX9061评估板要求采用0.9V至5.5V范围内外部基准(REF)；MAX9062/MAX9063/MAX9064内置0.2V基准。MAX9065预置翻转门限为3V和4.2V。MAX9062–MAX9065的VCC供电电压范围介于1V至5.5V之间。所有评估板具有同样的-0.3V至+5.5V输入电压范围(IN)。

MAX9060–MAX9065评估板配置可用来评估4焊球UCSP™封装(已安装)以及可选择的5引脚SOT23封装(定购评估板时，从工厂申请MAX9060–MAX9065 SOT23封装的IC样片)。

应用

  • 蜂窝电话
  • 电子玩具
  • 笔记本电脑
  • 便携式媒体播放器
  • 便携式医疗设备

MAX9061EVKIT

MAX9060、MAX9061、MAX9062、MAX9063、MAX9064和MAX9065评估板

立即购买 更多内容

特性和优点

  • -0.3V至+5.5V输入电压范围
  • 0.9V至5.5V外部基准电压范围(MAX9060/MAX9061)
  • 1V至5.5V VCC电压范围(MAX9062–MAX9065)
  • 0.2V内部基准电压(MAX9062/MAX9063/MAX9064)
  • 3V和4.2V翻转门限(MAX9065)
  • 评估4焊球UCSP封装以及可选择的5引脚SOT23封装
  • 无铅并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX9060–MAX9065评估板(EV kit)为完全安装并经过测试的PCB，用于评估MAX9060–MAX9064单路比较器和MAX9065窗检测比较器。MAX9060/MAX9061评估板要求采用0.9V至5.5V范围内外部基准(REF)；MAX9062/MAX9063/MAX9064内置0.2V基准。MAX9065预置翻转门限为3V和4.2V。MAX9062–MAX9065的VCC供电电压范围介于1V至5.5V之间。所有评估板具有同样的-0.3V至+5.5V输入电压范围(IN)。

MAX9060–MAX9065评估板配置可用来评估4焊球UCSP™封装(已安装)以及可选择的5引脚SOT23封装(定购评估板时，从工厂申请MAX9060–MAX9065 SOT23封装的IC样片)。

应用

  • 蜂窝电话
  • 电子玩具
  • 笔记本电脑
  • 便携式媒体播放器
  • 便携式医疗设备

MAX9065EVKIT

MAX9060、MAX9061、MAX9062、MAX9063、MAX9064和MAX9065评估板

立即购买 更多内容

特性和优点

  • -0.3V至+5.5V输入电压范围
  • 0.9V至5.5V外部基准电压范围(MAX9060/MAX9061)
  • 1V至5.5V VCC电压范围(MAX9062–MAX9065)
  • 0.2V内部基准电压(MAX9062/MAX9063/MAX9064)
  • 3V和4.2V翻转门限(MAX9065)
  • 评估4焊球UCSP封装以及可选择的5引脚SOT23封装
  • 无铅并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX9060–MAX9065评估板(EV kit)为完全安装并经过测试的PCB，用于评估MAX9060–MAX9064单路比较器和MAX9065窗检测比较器。MAX9060/MAX9061评估板要求采用0.9V至5.5V范围内外部基准(REF)；MAX9062/MAX9063/MAX9064内置0.2V基准。MAX9065预置翻转门限为3V和4.2V。MAX9062–MAX9065的VCC供电电压范围介于1V至5.5V之间。所有评估板具有同样的-0.3V至+5.5V输入电压范围(IN)。

MAX9060–MAX9065评估板配置可用来评估4焊球UCSP™封装(已安装)以及可选择的5引脚SOT23封装(定购评估板时，从工厂申请MAX9060–MAX9065 SOT23封装的IC样片)。

应用

  • 蜂窝电话
  • 电子玩具
  • 笔记本电脑
  • 便携式媒体播放器
  • 便携式医疗设备
