MAX6636

量产

7通道、高精密温度监测器

能够监测下一代CPU和其它六个位置的温度，采用微型20引脚TSSOP封装

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 6路二极管温度检测输入
  • 本地温度传感器
  • 1°C远端温度测试精度(+60°C至+100°C)
  • 温度检测始于POR，具有系统失效保护
  • /ALERT和/OVERT输出用于中断、禁止和关断
  • /STBY输入用于硬件待机模式控制
  • 小尺寸、20引脚TSSOP封装
  • 2线SMBus接口
  • 兼容于Penryn CPU
  • 引脚和寄存器兼容于MAX6689

MAX6636精密的多通道温度传感器可检测其自身温度和多达6个外部连接成二极管的晶体管的温度。所有温度通道都具有可设置的报警门限，通道1、4、5和6还具有可编程过热门限。当所测量的通道温度超过对应的门限时，状态寄存器相应的状态位置位。两路开漏输出，/OVERT和/ALERT，根据状态寄存器中位的状态置低。

2线串行接口采用标准的系统管理总线(SMBus™)协议：可执行写字节、读字节、发送字节和接收字节命令，以读取温度数据和设置报警门限。

MAX6636工作于-40°C至+125°C温度范围，采用20引脚TSSOP封装。

应用

  • 台式计算机
  • 笔记本电脑
  • 服务器
  • 工作站
MAX6636
7通道、高精密温度监测器

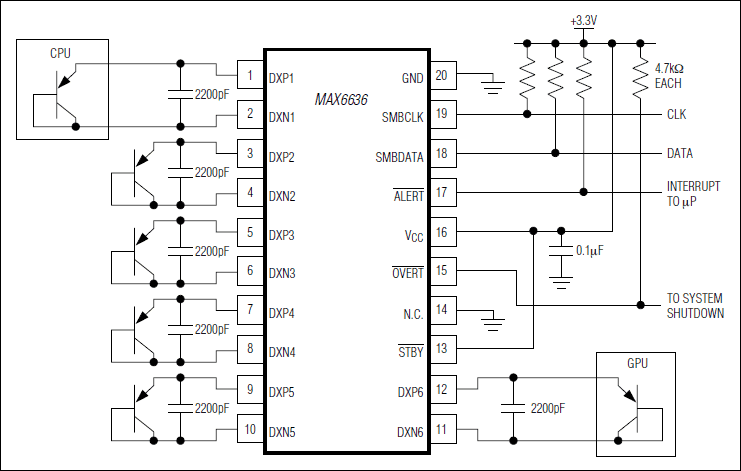

MAX6636：典型应用电路
