MAX66000

过期

ISO/IEC 14443 B型64位UID

提供个人或目标的唯一识别

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完全兼容ISO/IEC 14443 (2-4部分) B型接口
  • 13.56MHz ±7kHz载频
  • 64位UID
  • 支持AFI和CID功能
  • 写：10% ASK调制，速率为105.9kbps、211.9kbps、423.75kbps或847.5kbps
  • 读：负载调制，采用BPSK已调制副载波，速率为105.9kbps、211.9kbps、423.75kbps或847.5kbps
  • 通过RF场供电
  • 工作温度：-25°C至+50°C

MAX66000在单一芯片内组合了64位唯一识别码(UID)和13.56MHz RF接口(ISO/IEC 14443 B型，2-4部分)。UID可通过数据块传输协议(ISO/IEC 14443-4)读取，一旦芯片处在ACTIVE状态，可通过I数据块交换请求和响应。数据速率高达847.5kbps。读卡器必须支持19字节的数据帧。器件支持一个应用家族识别码(AFI)和一个卡识别码(CID)。AFI和应用数据字段可针对用户提供的数据进行工厂编程。ISO/IEC 14443功能不支持链路、帧等待时间延长和电源指示。

应用

  • 接入控制
  • 资产跟踪
  • 驱动器识别
MAX66000
ISO/IEC 14443 B型64位UID

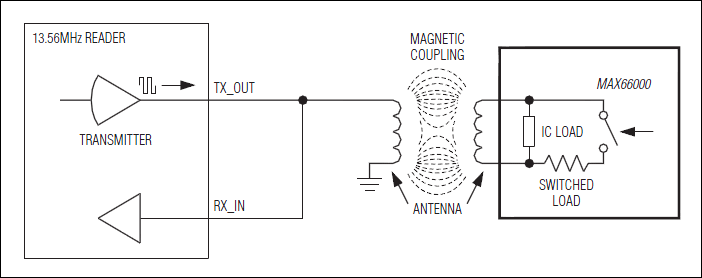

MAX66000：典型工作电路
