MAX66120

ISO 15693兼容的1Kb存储器钥匙扣

提供个人或目标的唯一识别信息

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 完全兼容ISO 15693和ISO 18000-3模式1标准
  • 13.56MHz ±7kHz载频
  • 1024位用户EEPROM具有数据块锁定功能、写次数计数器和可选择的EPROM仿真模式
  • 64位UID
  • 读、写操作(64位数据块)
  • 支持AFI和DSFID功能
  • 10ms编程时间
  • 写钥匙扣：10%或100% ASK调制，使用1/4 (26kbps)或1/256 (1.6kbps)脉冲位置编码
  • 读钥匙扣：负载调制，采用曼彻斯特码，具有423kHz和484kHz副载波，6.6kbps低速模式或26kbps高速模式
  • 200,000写/擦除周期(最小值)
  • 40年数据保持时间(最小值)
  • 兼容于现有的1Kb ISO 15693产品
  • 支持读操作的Option_Flag
  • 通过RF场供电
  • 工作温度范围：-25°C至+50°C
MAX66120
ISO 15693兼容的1Kb存储器钥匙扣

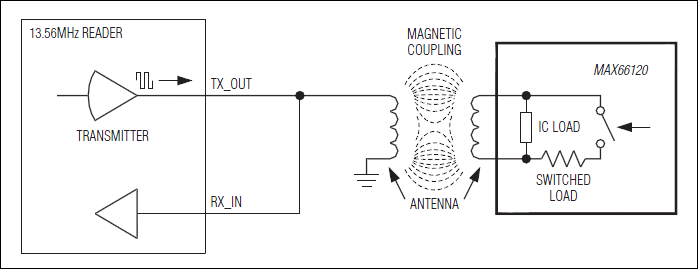

MAX66120：典型工作电路
