MAX66020

过期

ISO/IEC 14443 B型1Kb存储器钥匙扣

提供个人或目标的唯一识别信息

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完全兼容ISO/IEC 14443 (2-4部分) B型接口
  • 13.56MHz ±7kHz载频
  • 1024位用户EEPROM具有数据块锁定功能、写次数计数器和可选择的EPROM仿真模式
  • 64位UID
  • 读、写操作(64位数据块)
  • 支持AFI和CID功能
  • 10ms最大编程时间
  • 写钥匙扣：10% ASK调制，速率为105.9kbps、211.9kbps、423.75kbps或847.5kbps
  • 读钥匙扣：负载调制，采用BPSK已调制副载波，速率为105.9kbps、211.9kbps、423.75kbps或847.5kbps
  • 200,000次写入/擦除(最小值)
  • 40年数据保持(最小值)
  • 通过RF场供电
  • 工作温度：-25°C至+50°C

MAX66020在一个塑料钥匙链扣中集成了1024位用户EEPROM、64位唯一识别码(UID)和13.56MHz RF接口(ISO/IEC 14443 B型，2-4部分)。存储器由16个8字节数据块和2个以上数据、控制寄存器组成。4个相邻用户EEPROM数据块构成存储器页(第0页至第3页)。存储器保护是写保护和EPROM仿真，用户可以设置每个存储器页。存储器访问通过数据块传输协议(ISO/IEC 14443-4)实现，一旦芯片处在ACTIVE状态，则可通过I数据块交换请求和响应。数据速率高达847.5kbps。读卡器必须支持19字节数据帧。器件支持应用家族识别码(AFI)和卡识别码(CID)。不支持的ISO/IEC 14443功能包括链路、帧等待时间延长和电源指示。

应用

  • 接入控制
  • 资产跟踪
  • 驱动器识别
MAX66020
ISO/IEC 14443 B型1Kb存储器钥匙扣

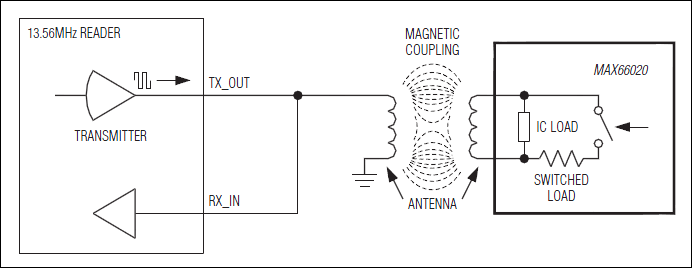

MAX66020：典型工作电路
