MAX6369

量产

引脚可设置看门狗定时器

数据手册 (Rev. 9)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用于关键µP应用的精密看门狗定时器
  • 引脚可选的看门狗超时周期
  • 引脚可选的看门狗启动延迟周期
  • 无需断电重启即可更改看门狗时序特性
  • 开漏或推挽脉冲低电平有效看门狗输出
  • 看门狗定时器禁用功能
  • 工作电压：+2.5V至+5.5V
  • 低电源电流：8µA
  • 无需外部元件
  • 微型8引脚SOT23封装
  • 通过AEC-Q100认证（仅MAX6369KA/V+和MAX6374KA/V+）

MAX6369–MAX6374均为引脚可选的看门狗定时器，用于监控微处理器(µP)活动并在系统工作不正常时发出信号。在正常工作期间，微处理器应在选定的看门狗超时周期到期之前反复切换看门狗输入(WDI)，以证明系统正在正确处理代码。如果µP在超时周期到期之前未提供有效的看门狗输入跃迁，则监控器会置位看门狗（低电平有效WDO）输出，以表明系统未在预期时间范围内执行所需指令。看门狗输出脉冲可用于复位µP或中断系统以发出处理错误警告。

MAX6369–MAX6374均为灵活的看门狗定时器监控器，可通过代码执行错误通知提高系统可靠性。该系列提供多种引脚可选的看门狗定时选项，以适合广泛的系统定时应用：

  • 看门狗启动延迟：在看门狗定时器启动之前提供初始延迟。
  • 看门狗超时周期：初始启动延迟后正常工作的看门狗超时周期。
  • 看门狗输出/定时选项：开漏(100ms)或推挽(1ms)。
MAX6369-MAX6374的工作电源范围为+2.5V至+5.5V，采用微型8引脚SOT23封装。



应用

  • 汽车
  • 精确的µC与微控制器(µC)监控
  • 嵌入式控制系统
  • 工业控制器
  • 网络
  • 电信
MAX6369
引脚可设置看门狗定时器

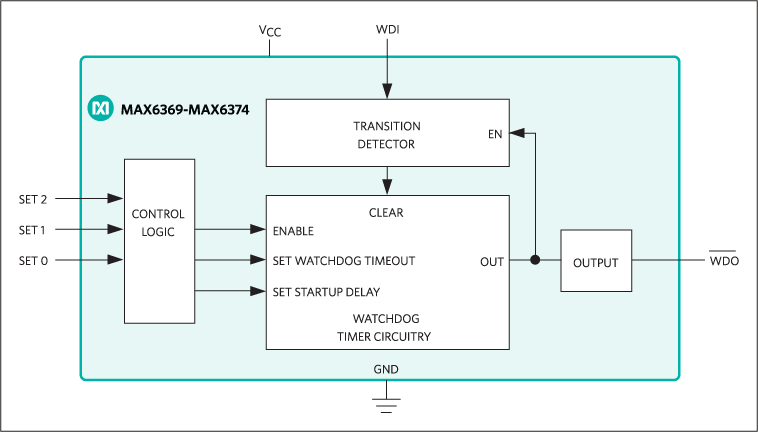

MAX6369、MAX6370、MAX6371、MAX6372、MAX6373、MAX6374：功能框图
