MAX5891

16位、600Msps、高动态性能DAC,LVDS输入

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 600Msps输出刷新速率
  • 低噪声频谱密度:-163dBFS/Hz (fOUT = 36MHz)
  • 优异的SFDR和IMD性能
    • fOUT = 30MHz时,SFDR = 80dBc (至奈奎斯特频率)
    • fOUT = 130MHz时,SFDR = 71dBc (至奈奎斯特频率)
    • fOUT = 30MHz时,IMD = -95dBc
    • fOUT = 130MHz时,IMD = -70dBc
  • fOUT = 122.88MHz时,ACLR = 73dB
  • 2mA至20mA满偏输出电流
  • LVDS兼容的数字输入
  • 1.2V片上带隙基准
  • 600Msps时,具有298mW的低功耗
  • 紧凑的(10mm x 10mm) QFN-EP封装
  • 提供评估板(MAX5891EVKIT)
更多细节
show more Icon

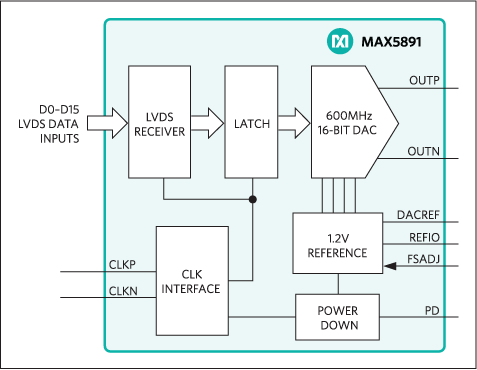

MAX5891是先进的16位、600Msps数模转换器(DAC),可满足无线基站和其他通信应用中的高性能信号合成要求。MAX5891 DAC采用3.3V和1.8V电源供电,高速LVDS输入支持600Msps的刷新速率,功耗仅为298mW,提供优异的动态性能,在fOUT = 30MHz时的无杂散动态范围(SFDR)为80dBc。

MAX5891采用电流控制结构,可提供2mA至20mA的满幅输出电流,采用双端接50Ω负载时,可产生-2dBm至-22dBm满幅输出信号电平。MAX5891内部集成1.2V带隙基准和控制放大器,可确保高精度和低噪声特性。独立的基准输入(REFIO),允许用户外接基准源,以获得最佳的灵活性,并提高增益精度。

MAX5891的数字输入可接收LVDS电平的信号,灵活的时钟输入可采用差分或单端、交流或直流驱动。MAX5891提供带裸焊盘(EP)的68引脚QFN封装,工作在扩展级(-40°C至+85°C)温度范围。

欲查找与MAX5891引脚兼容的14位和12位版本,请参考MAX5890和MAX5889的数据资料。

应用

  • 自动测试设备(ATE)
  • 基站:单载波/多载波UMTS、CDMA, GSM
  • 电缆调制解调器终端系统(CMTS)
  • 通信:固定宽带无线接入、点到点微波通信
  • 直接数字合成器(DDS)
  • 仪表
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX5891EGK+D
  • HTML
  • HTML
MAX5891EGK+TD
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

ASSEMBLY

MAX5891EGK+D

量产

MAX5891EGK+TD

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

arrow down

ASSEMBLY

MAX5891EGK+D

量产

MAX5891EGK+TD

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 3

MAX5889EVKIT

MAX5889、MAX5890和MAX5891评估板

zoom

MAX5889EVKIT

MAX5889、MAX5890和MAX5891评估板

MAX5889、MAX5890和MAX5891评估板

特性和优点

  • 快速评估和性能测试
  • 板载1.25V基准电压
  • SMA同轴电缆连接器用于时钟和模拟输出
  • LVDS兼容输入
  • 满量程电流输出设定为20mA
  • 50Ω匹配时钟输入和模拟输出
  • 单端至差分时钟转换
  • 差分电流至单端电压转换电路
  • 完全安装与测试

产品详情

MAX5889、MAX5890和MAX5891评估板(EV kit)是经过完全安装与测试的电路板(PCB),包含了评估MAX5889、MAX5890和MAX5891,600Msps数/模转换器(DAC)性能所需的全部元器件。这三款DAC都采用LVDS输入,内置1.2V带隙基准电压以及差分电流输出。除DAC外,这三款评估板采用同样的PCB和元器件。MAX5889、MAX5890和MAX5891分别是12位、14位、16位DAC。评估板采用LDVS兼容的数字输入、单端时钟输入和3.3V/1.8V双电源供电。评估板包含差分电流至单端电压输出的转换电路,外部1.25V基准可用于驱动内部基准电压。

应用

  • 自动测试设备(ATE)
  • 基站:单载波UMTS、CDMA、GSM
  • 电缆调制解调器终端系统(CMTS)
  • 通信:固定宽带无线接入、点到点微波通信
  • 直接数字合成器(DDS)
  • 仪表

MAX5890EVKIT

MAX5889、MAX5890和MAX5891评估板

zoom

MAX5890EVKIT

MAX5889、MAX5890和MAX5891评估板

MAX5889、MAX5890和MAX5891评估板

特性和优点

  • 快速评估和性能测试
  • 板载1.25V基准电压
  • SMA同轴电缆连接器用于时钟和模拟输出
  • LVDS兼容输入
  • 满量程电流输出设定为20mA
  • 50Ω匹配时钟输入和模拟输出
  • 单端至差分时钟转换
  • 差分电流至单端电压转换电路
  • 完全安装与测试

产品详情

MAX5889、MAX5890和MAX5891评估板(EV kit)是经过完全安装与测试的电路板(PCB),包含了评估MAX5889、MAX5890和MAX5891,600Msps数/模转换器(DAC)性能所需的全部元器件。这三款DAC都采用LVDS输入,内置1.2V带隙基准电压以及差分电流输出。除DAC外,这三款评估板采用同样的PCB和元器件。MAX5889、MAX5890和MAX5891分别是12位、14位、16位DAC。评估板采用LDVS兼容的数字输入、单端时钟输入和3.3V/1.8V双电源供电。评估板包含差分电流至单端电压输出的转换电路,外部1.25V基准可用于驱动内部基准电压。

应用

  • 自动测试设备(ATE)
  • 基站:单载波UMTS、CDMA、GSM
  • 电缆调制解调器终端系统(CMTS)
  • 通信:固定宽带无线接入、点到点微波通信
  • 直接数字合成器(DDS)
  • 仪表

MAX5891EVKIT

MAX5889、MAX5890和MAX5891评估板

zoom

MAX5891EVKIT

MAX5889、MAX5890和MAX5891评估板

MAX5889、MAX5890和MAX5891评估板

特性和优点

  • 快速评估和性能测试
  • 板载1.25V基准电压
  • SMA同轴电缆连接器用于时钟和模拟输出
  • LVDS兼容输入
  • 满量程电流输出设定为20mA
  • 50Ω匹配时钟输入和模拟输出
  • 单端至差分时钟转换
  • 差分电流至单端电压转换电路
  • 完全安装与测试

产品详情

MAX5889、MAX5890和MAX5891评估板(EV kit)是经过完全安装与测试的电路板(PCB),包含了评估MAX5889、MAX5890和MAX5891,600Msps数/模转换器(DAC)性能所需的全部元器件。这三款DAC都采用LVDS输入,内置1.2V带隙基准电压以及差分电流输出。除DAC外,这三款评估板采用同样的PCB和元器件。MAX5889、MAX5890和MAX5891分别是12位、14位、16位DAC。评估板采用LDVS兼容的数字输入、单端时钟输入和3.3V/1.8V双电源供电。评估板包含差分电流至单端电压输出的转换电路,外部1.25V基准可用于驱动内部基准电压。

应用

  • 自动测试设备(ATE)
  • 基站:单载波UMTS、CDMA、GSM
  • 电缆调制解调器终端系统(CMTS)
  • 通信:固定宽带无线接入、点到点微波通信
  • 直接数字合成器(DDS)
  • 仪表
