MAX5889

12位、600Msps、高动态性能、双路DAC,LVDS输入

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 600Msps输出刷新速率
  • 低噪声频谱密度:-157dBFS/Hz (fOUT = 36MHz)
  • 出色的SFDR和IMD性能
    • fOUT = 30MHz时,SFDR = 79dBc (至奈奎斯特频率)
    • fOUT = 130MHz时,SFDR = 67dBc (至奈奎斯特频率)
    • fOUT = 30MHz时,IMD = -95dBc
    • fOUT = 130MHz时,IMD = -70dBc
  • fOUT = 122.88MHz时,ACLR = 72dB
  • 2mA至20mA满度输出电流
  • LVDS兼容的数字输入
  • 片上1.2V带隙基准
  • 600Msps时,具有292mW的低功耗
  • 紧凑的(10mm x 10mm) QFN-EP封装
  • 提供评估板(MAX5891EVKIT)
更多细节
show more Icon

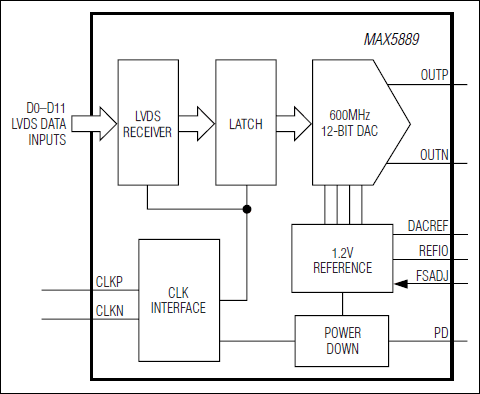

MAX5889是先进的12位、600Msps数模转换器(DAC),设计用于满足要求性能苛刻的信号合成应用,如无线基站和其他通信应用。MAX5889 DAC采用3.3V和1.8V电源供电,高速LVDS输入支持600Msps的刷新速率,功耗仅为292mW,提供卓越的动态性能,如79dBc的无杂散动态范围(SFDR) (fOUT = 30MHz时)。

MAX5889采用电流导引结构,可提供2mA至20mA的满度输出电流,采用双50Ω终端负载时,可产生-2dBm至-22dBm的满度输出信号电平。MAX5889内部集成1.2V带隙基准和控制放大器,可确保高精度和低噪声特性。另外还提供单独的基准输入(REFIO),允许用户外接基准,以获得最佳的灵活性,并提高增益精度。

MAX5889的数字输入可接收LVDS电平的信号,灵活的时钟输入可由差分或单端信号、交流耦合或直流耦合信号驱动。MAX5889采用裸露焊盘(EP)的68引脚QFN封装,工作在(-40°C至+85°C)宽温度范围。

欲查找与MAX5889引脚兼容的16位和14位版本,请分别参考MAX5891和MAX5890的数据资料。

应用

  • 自动测试设备(ATE)
  • 基站:单载波UMTS、CDMA、GSM
  • 电缆调制解调器终端系统(CMTS)
  • 通信:固定宽带无线接入、点到点微波通信
  • 直接数字合成器(DDS)
  • 仪表
