概览

优势和特点

  • 600Msps输出刷新速率
  • 低噪声频谱密度:在fOUT = 36MHz时为-162dBFS/Hz
  • 优越的SFDR和IMD性能
    • fOUT = 30MHz时,SFDR = 80dBc (至奈奎斯特频率)
    • fOUT = 130MHz时,SFDR = 68dBc (至奈奎斯特频率)
    • fOUT = 30MHz时,IMD = -95dBc
    • fOUT = 130MHz时,IMD = -70dBc
  • fOUT = 122.88MHz时,ACLR = 73dB
  • 2mA至20mA满量程输出电流
  • LVDS兼容的数字输入
  • 片上1.2V带隙基准
  • 低功耗:600Msps时为297mW
  • 紧凑的(10mm x 10mm) QFN-EP封装
  • 提供评估板(MAX5891EVKIT)

产品详情

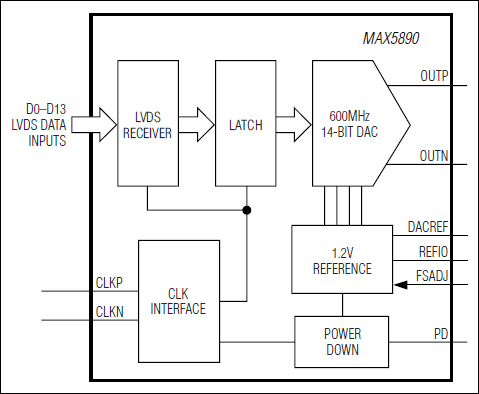

MAX5890是先进的14位、600Msps数模转换器(DAC),设计用于满足性能要求苛刻的信号合成产品,如无线基站和其它通讯领域。采用3.3V和1.8V电源供电,MAX5890 DAC带有高速的LVDS输入,支持600Msps的刷新速率,功耗仅为297mW,并提供优异的动态性能,如当fOUT = 30MHz时,无杂散动态范围(SFDR)为80dBc。

MAX5890采用电流控制结构,带双端接50Ω负载时,提供2mA至20mA的满量程输出电流和-2dBm至-22dBm满量程输出信号电平。MAX5890内部集成了1.2V带隙基准和控制放大器,确保高精度和低噪声特性。独立的基准输入(REFIO)允许用户外接基准,以获得最佳的灵活性,提高增益精度。

MAX5890数字输入设计为LVDS电平兼容,灵活的时钟输入可由差分或单端信号、AC耦合或DC耦合信号驱动。MAX5890采用裸露焊盘(EP)的68引脚QFN封装,工作在扩展级温度范围(-40°C至+85°C)。

欲查找与MAX5890引脚兼容的16位和12位版本,请参考MAX5891MAX5889的数据资料。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC,请参考参数表

应用

  • 接入,点到点微波通信
  • 自动测试设备(ATE)仪表
  • 基站:单载波/多载波UMTS、CDMA, GSM
  • 电缆调制解调器终端系统(CMTS)
  • 通信:固定宽带无线系统
  • 直接数字合成器(DDS)

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
