MAX5440
推荐用于新设计立体声音量控制，带有rotary编码接口
旋转编码接口，利用灰度编码控制音量和音频均衡
- 产品模型
- 1
概述
- 对数调节音量，步长为2dB (31级)
- 低功耗滑动端缓冲器具有0.003%的THD
- 工作于单电源+2.7V至+5.5V或双电源±2.7V
- 关断时电源电流为0.5µA
- 内置偏压发生器
- 无杂音切换
- 固定40kΩ端到端电阻
- 静音抑制达-90dB (典型值)
- 上电复位至-12dBFS滑动端位置

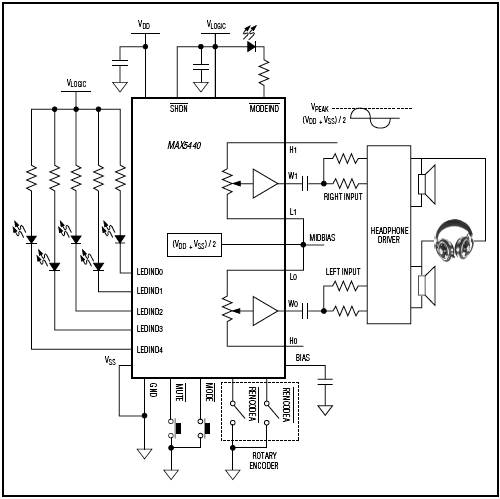

MAX5440双通道、40kΩ对数调节音量控制器，提供去抖功能的加/减接口，可以与简单的旋转编码器配合使用而不需要使用微控制器(µC)。每个电位器都具备带缓冲输出的32个抽头，用于替代机械电位器。内部集成的偏置电路提供所需的((VDD + VSS) / 2)偏置电压，省去了单电源供电音频应用中的昂贵运算放大器。模式指示LED输出用于显示音量或平衡控制，内置5个LED驱动器可根据模式指示器状态显示音量等级和平衡设置。
MAX5440提供去抖按钮输入，用于静音和模式选择控制。静音输入通过一个按钮选择音量控制或-90dB (典型值)静音状态，模式选择则用于音量和平衡控制切换，杂音抑制功能使滑动端变化时产生的可闻噪声降到最小。MAX5440具有极小的35ppm/°C端到端温度系数和5ppm/°C比例温度系数。MAX5440采用24引脚SSOP封装，工作在-40°C至+85°C工业级温度范围内。
应用
- 台式电脑扬声器
- 多媒体坞站
- 机顶盒
- 立体声音量控制
