概览
优势和特点
- SmartWiper控制提供加速滑动端移动
- 内置上拉电阻的去抖按键接口
- 对数变化,2dB抽头步长
- +2.7V至+5.5V单电源供电,或±2.7V双电源供电
- 待机电流低至0.5µA
- 无杂音切换
- 10kΩ端到端固定电阻值
- -90dB静音功能(典型值)
- 上电复位至-12dB滑动端位置
- 每个滑动端都具有32个抽头位置
- 小尺寸16引脚QSOP封装
产品详情

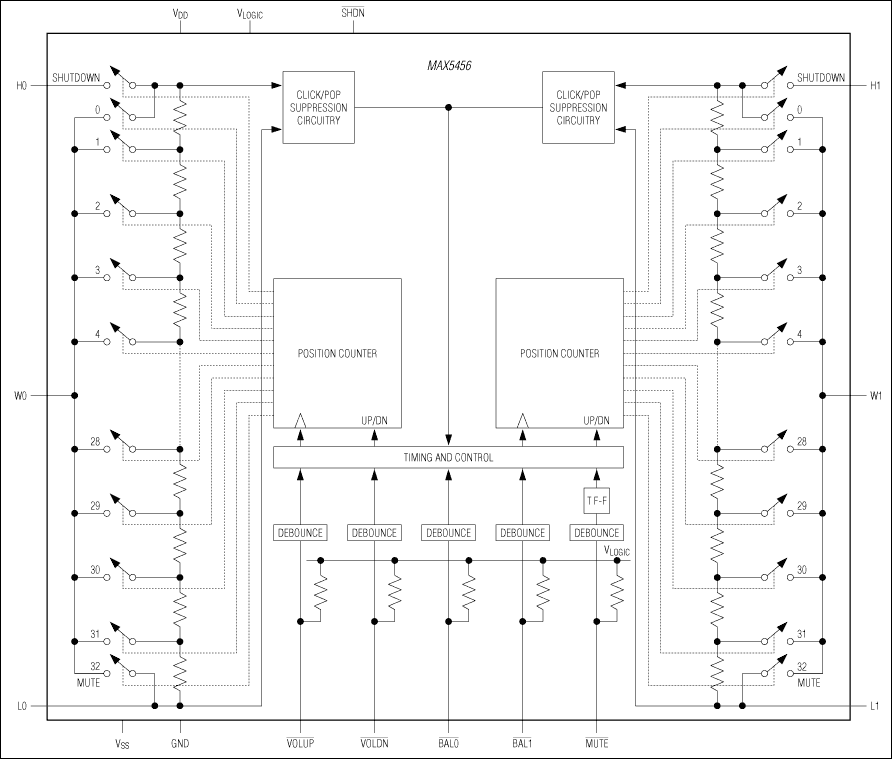

MAX5456/MAX5457双路、对数变化数字电位器具有简易的按键接口,适合在音频应用中实现音量控制和均衡。每款电位器具有32个抽头并可替代机械式电位器。MAX5456/MAX5457的SPI版本请参考MAX5408–MAX5411数据资料。
MAX5456/MAX5457的数字输入可与瞬时接通单刀/单掷(SPST)按键开关配合工作。每路输入都包括内部去抖电路和一个50kΩ上拉电阻。
每一次按键按下,MAX5456/MAX5457会改变滑动端的设置。Maxim专有的SmartWiper™控制技术无需使用微处理器来提高滑动端的变化速率。如果保持控制输入为低的时间大于1s,则滑动端以4Hz的速率变化,当开关保持闭合4s,则滑动端的变化速率增至16Hz。
MAX5456/MAX5457具有50ppm/°C的端到端温度系数和5ppm/°C的比例温度系数,每个电位器的标称电阻为10kΩ。内置的杂音抑制特性大大降低了滑动端变化时产生的听觉噪声。该系列器件的总谐波失真+噪声(THD+N)典型值为0.01%。
MAX5457带有3按键接口,其中/MODE输入用来切换音量控制与均衡控制模式。LED输出指示音量和均衡模式。MAX5456则具有带独立输入的4按键接口,可实现音量升高/降低控制和左右声道均衡控制。
MAX5456/MAX5457采用16引脚QSOP封装,工作在扩展级(-40°C至+85°C)温度范围内。
应用
- 衰减和均衡立体声信号
- 立体声混音装置
- 立体声音量控制
