MAX5406

音频处理器，带有按钮接口

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成了全部所需的运算放大器和电位器，提供音量、均衡、音质、Ambience、静音、低音、高音、重低音、伪立体声控制
  • 32抽头音量控制(2dB步长)
  • 小尺寸、7mm x 7mm、48引脚TQFN封装和48引脚TSSOP封装
  • +2.7V至+5.5V单电源或±2.7V双电源供电
  • 无杂音切换和控制
  • 静音功能< -90dB (典型值)
  • 通道隔离度> -70dB (典型值)
  • 两路单端或差分立体声输入，可用于两路叠加/混音
  • 去抖的按钮接口配合瞬时接通的开关或微处理器(µP)工作
  • 低至0.2µA (典型值)关断电流
  • 关断状态下可保存所有控制设置
  • 10kΩ负载下，THD为0.02% (典型值)，输出噪声为25µVRMS (典型值)
  • 单端应用时内部产生1/2满量程偏置电压
  • 上电时音量设定到-20dB
  • 模拟输入端集成的无源RF滤波器可抑制高频信号耦合到扬声器输

    • MAX5406立体声音频处理器提供了一个完整的音频处理方案，实现音量、均衡、低音和高音控制。该器件具有双路32抽头对数数字电位器，用于音量控制，双路数字电位器，用于均衡控制，线性数字电位器用于音质控制。通过一个简单的去抖按钮接口控制所有功能。每一次按钮按下，MAX5406会改变其滑动端的设置。Maxim公司专有的SmartWiper™技术无需微控制器(µC)即可提高滑动端的变化速率。如果保持控制输入为低的时间大于1s，则滑动端以4Hz的速率变化，若保持4s，则滑动端的变化速率增至16Hz。内置的咔哒/噼噗声抑制功能可以消除抽头跳变时出现的杂音。

    MAX5406具有亚低音输出，内部混合左右声道的信号。外置滤波电容允许客户自行调整亚低音输出的截止频率。低音提升模式增强了左右声道的低频响应性能。内置的偏置放大器可生成所需的(VDD + VSS) / 2偏置电压，无需外部运算放大器即可实现单极性工作。

    MAX5406还具有ambience控制功能，可增强耳机和台式机扬声器的左右声道输出的隔离度；同时还具有伪立体声特性，可使单声信号接近立体声效果。

    MAX5406采用7mm x 7mm、48引脚TQFN封装和48引脚TSSOP封装，规定工作在扩展级(-40°C至+85°C)温度范围内。

    应用

    • 台式电脑扬声器
    • 平面电视
    • 卡拉OK机
    • PDA或MP3播放器坞站
    • 便携式音频
    MAX5406
    音频处理器，带有按钮接口

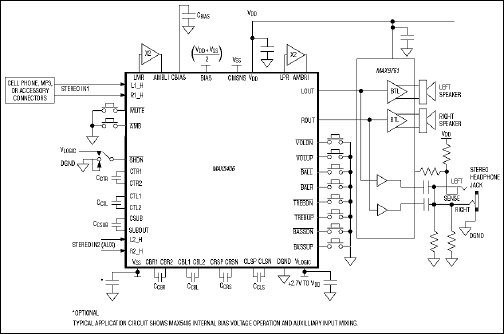

    MAX5406：典型工作电路
