MAX5407

32抽头、音频对数音量调节数字电位器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 微小的3mm x 3mm、8引脚SOT23封装
  • 1dB对数渐变
  • 32抽头位置
  • 0.35µA的低电源电流
  • +2.7V至+5.5V的单电源工作
  • 过零检测尽量减小了级间转换过程中引起的“滴答”声
  • 简单的加/减2线串行数据接口
  • 上电复位
    • 接触式最大化衰减(最小级位置)
  • 20kΩ的端到端阻抗
更多细节
show more Icon

MAX5407 SOT-PoT™是32级对数变化的数字电位器,每级间隔1dB。该器件尤其适合于音频应用,例如音量控制、衰减/平衡音频信号。

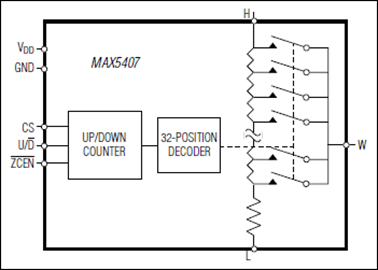

MAX5407由电阻串和COMS开关组成,通过简单的2线串行接口进行数字控制。该器件具有机械电位器相同的功能。其端到端阻抗为固定的20kΩ,特有的过零检测功能,尽量减小了级间转换过程中引起的音频噪声。

它具有端到端35ppm/°C的标称电阻温度系数和5ppm/°C的电阻比例温度系数。MAX5407提供节省空间的8引脚SOT23封装,保证-40°C至+85°C的工作温度范围。

应用

  • 音量控制
  • 衰减/均衡音频信号
  • 替代机械电位器
