MAX500

CMOS、四路、串行接口8位DAC

更多 showmore-icon

四通道、串行、电压输出DAC，SO封装

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.2)

PDF

1月 1, 1900 ellipse 中文

MAX500: CMOS、四路、串行接口8位DAC Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 127.00K
Documentation 查看所有文档
产品模型 9
特性
  • 缓冲电压输出
  • 双缓冲数字输入
  • 微处理器和TTL/CMOS兼容
  • 无需外部调整
  • 两线或三线可级联串行接口
  • 16引脚DIP/SO封装和20引脚LCC封装
  • 采用单电源或双电源供电
更多细节
show more Icon

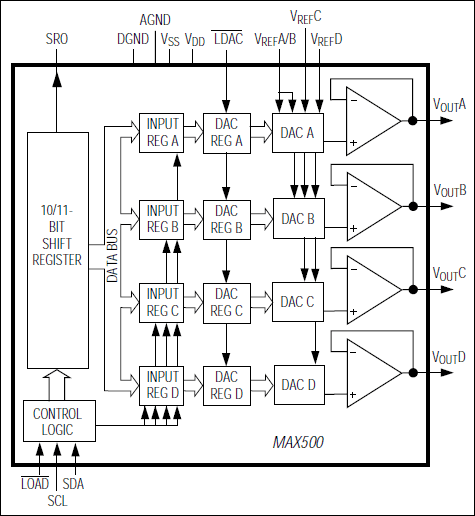

MAX500是一款四通道、8位、电压输出数模转换器(DAC)，具有可级联串行接口。该IC包括四个输出缓冲放大器和输入逻辑，用于实现易用的两线或三线串行接口。在具有多个MAX500的系统中，只需一条串行数据线即可通过级联的方式加载所有DAC。MAX500包含双缓冲逻辑和一个10位移位寄存器，只需使用一个控制信号同时更新所有四个DAC。共有三个基准输入，因此其中两个DAC的范围可以独立设置，而另外两个DAC则相互跟踪。

MAX500无需外部调整即可在整个工作温度范围内实现8位性能。



应用

  • 任意函数发生器
  • 自动测试设备(ATE)
  • 数字增益与失调控制
  • 工业过程控制
  • 元件数最少的模拟系统
