MAX534

+5V、低功耗、8位四路DAC,带有满摆幅输出缓冲器

更多 showmore-icon

四通道、串行、电压输出DAC,QSOP封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 11
特性
  • +4.5V至+5.5V单电源供电
  • 超低电源电流:
    • 工作时为0.8mA
    • 关断模式下为2.5µA
  • 超小型16引脚QSOP封装
  • 地至VDD基准输入范围
  • 输出缓冲放大器提供轨到轨摆幅
  • 10MHz串行接口,与SPI、QSPI(CPOL = CPHA = 0或CPOL = CPHA = 1)和MICROWIRE兼容
  • 双缓冲寄存器支持同步更新
  • 用于菊花链连接的串行数据输出
  • 上电复位可将串行接口清零并将所有寄存器设置为零
  • 软件关断
  • 软件可编程逻辑输出(µC I/O扩展器)
  • 异步硬件清除可将所有内部寄存器复位为零
更多细节
show more Icon

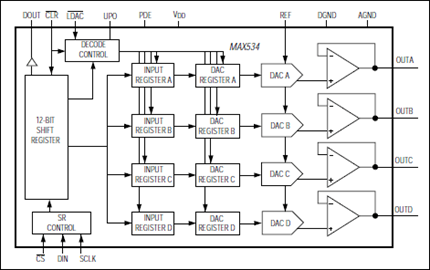

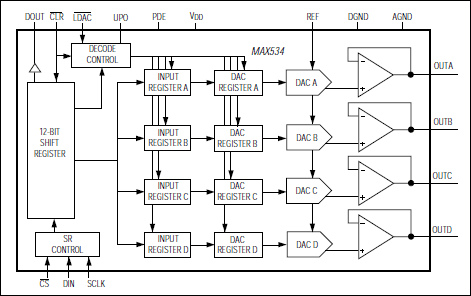

MAX534串行输入、电压输出、8位四通道数模转换器(DAC)采用+4.5V至+5.5V单电源供电。内部精密缓冲器提供轨到轨摆幅,基准输入范围包括接地和正供电轨。MAX534具有2.5µA关断模式。

串行接口为双缓冲:一个12位输入移位寄存器后接四个8位缓冲寄存器和四个8位DAC寄存器。12位串行字由八个数据位和四个控制位(用于DAC选择和特殊编程命令)组成。输入和DAC寄存器都可以通过单个软件命令进行独立更新或同时更新。两个额外的异步控制引脚(低电平有效LDAC和低电平有效CLR)用于同步更新输入和DAC寄存器或将其清零。

该接口与SPI、QSPI(CPOL = CPHA = 0或CPOL = CPHA = 1)和MICROWIRE兼容。缓冲数据输出用于串行器件的菊花链连接。

除了16引脚DIP和CERDIP封装外,MAX534还采用占用面积与8引脚SO封装相同的16引脚QSOP封装。

如需确保工作电压为2.7V,请参见MAX533数据手册。



应用

  • 数字增益与失调控制
  • 便携式仪表
  • 可编程衰减器
  • 可编程电流源
产品模型 11

产品技术资料帮助
