概览
优势和特点
- +2.7V至+3.6V单电源供电
- 超低电源电流：
- 工作时为0.7mA
- 关断模式下为1µA
- 超小型16引脚QSOP封装
- 地至VDD基准输入范围
- 输出缓冲放大器提供轨到轨摆幅
- 10MHz串行接口，与SPI、QSPI
- （CPOL = CPHA = 0或CPOL = CPHA = 1）和Microwire兼容
- 双缓冲寄存器支持同步更新
- 用于菊花链连接的串行数据输出
- 上电复位可将串行接口清零并将所有寄存器设置为零
- 软件关断
- 软件可编程逻辑输出
- 异步硬件清除可将所有内部寄存器复位为零
产品详情
MAX533串行输入、电压输出、8位四通道数模转换器(DAC)采用+2.7V至+3.6V单电源供电。内部精密缓冲器提供轨到轨摆幅，基准输入范围包括接地和正供电轨。MAX533具有1µA关断模式。

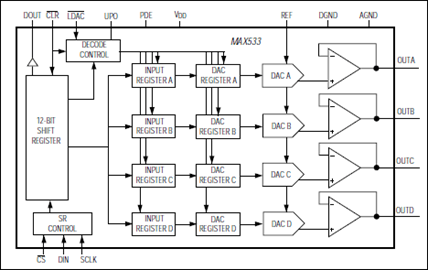

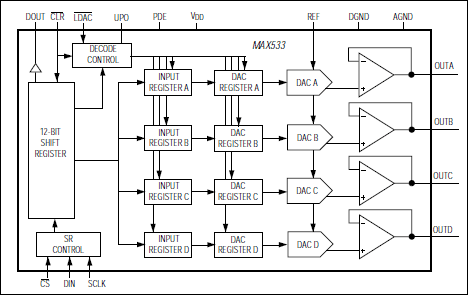

串行接口为双缓冲：一个12位输入移位寄存器后接四个8位缓冲寄存器和四个8位DAC寄存器。12位串行字由八个数据位和四个控制位（用于DAC选择和特殊编程命令）组成。输入和DAC寄存器都可以通过单个软件命令进行独立更新或同时更新。两个额外的异步控制引脚（低电平有效LDAC和低电平有效CLR）用于同步更新输入和DAC寄存器或将其清零。
该接口与SPI™、QSPI™（CPOL = CPHA = 0或CPOL = CPHA = 1）和Microwire™兼容。缓冲数据输出用于串行器件的菊花链连接。
除了16引脚DIP和CERDIP封装外，MAX533还采用占用面积与8引脚SO封装相同的16引脚QSOP封装。
应用
- 数字增益与失调控制
- 便携式仪表
- 可编程衰减器
- 可编程电流源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
