MAX4950

四通道PCI Express均衡器/转接驱动器

超小尺寸均衡器/转接器，有效改善跨接系统的PCIe信号完整性

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V单电源供电
  • 支持I代(2.5GT/s)和II代(5.0GT/s)
  • 回波损耗：
    • ≥ 10dB (f ≤ 1.25GHz)
    • ≥ 8dB (f ≤ 2.5GHz)
  • 非常低的延迟
    • 280ps传输延迟
  • 独立的通道检测
  • 极低的通道间偏差：±50ps
  • BER = 10-12时，总抖动≤ 35psP-P
  • 三电平可编程输入均衡
  • 三电平可编程输出去加重
  • 片上50Ω输入/输出端接
  • 所有引脚提供±2kV人体模式(HBM)保护
  • 节省空间的3.5mm x 9.0mm、TQFN封装

MAX4950 PCI Express (PCIe®)四通道均衡器/转接器工作在+3.3V单电源。该器件通过可编程均衡和可编程转接电路提高了接收信号的完整性。输出电路能够恢复板上去加重损耗，用于补偿电路板损耗。该器件可以优化关键PCIe元件的布局，支持更长的带状线、微带线或电缆传输。

MAX4950包含四路相同的缓冲器，能够均衡速率高达5GT/s的差分信号，每个通道提供信号空闲和接收检测功能。MAX4950可理想用于PCIe Gen I (2.5GT/s)和Gen II (5.0GT/s)数据速率，并具有省电模式。

MAX4950采用小尺寸、无铅、42引脚(3.5mm x 9.0mm) TQFN封装，优化布局并可满足最小空间要求。电路板连线按照信号流向排列，便于布局。MAX4950规定工作在0°C至+70°C温度范围。

应用

  • 通信交换机
  • 台式计算机
  • 工业PC
  • 笔记本电脑(外置视频卡)
  • 服务器
  • 存储局域网
  • 测试设备
MAX4950
四通道PCI Express均衡器/转接驱动器

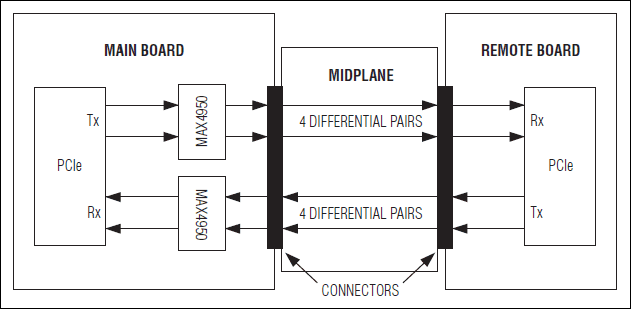

MAX4950：典型应用电路
