概览

优势和特点

  • ESD保护
    • ±15kV–IEC 6000-4-2气隙放电
    • ±8kV–IEC 61000-4-2接触放电
    • ±15kV–人体模型
  • 单+3.0V至+3.6V电源电压
  • 低导通电阻(RON):4Ω (典型)、6.5Ω (最大)
  • 8pF (典型)极低导通电容(CON)
  • -23dB回波损耗(100MHz)
  • -3dB带宽:650MHz
  • 经过优化的引脚输出,便于与变压器和PHY接口
  • 内建LED开关用于扩展坞的开关指示器
  • 低静态电流:450µA (最大)
  • 双向8至16路多路复用器/多路解复用器
  • 标准引脚输出,匹配PI3L500-A和STMUX1000L
  • 节省空间的无铅封装
    • 56引脚、5mm x 11mm、TQFN封装

产品详情

MAX4927满足高速差分开关的要求,包括吉比特以太网(10/100/1000) Base-T开关以及LVDS和LVPECL开关。MAX4927提供高达±15kV的增强型ESD保护和优异的高频响应,使器件非常适合必须连接到外部连接器的接口应用。

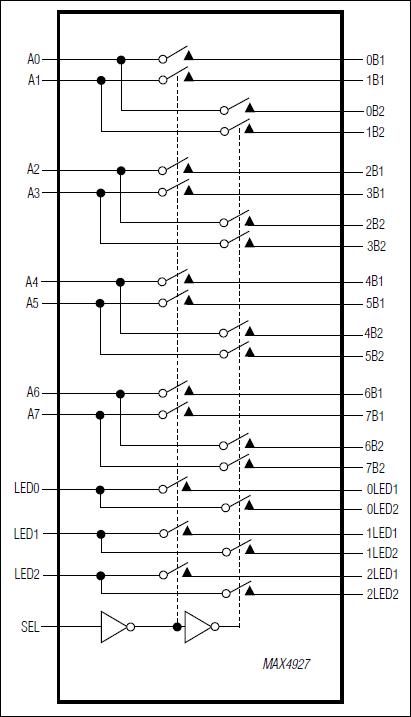

MAX4927提供极低电容(CON)和极低导通电阻(RON),以实现低插入损耗和非常宽的带宽。除了4对DPDT开关以外,MAX4927还为膝上型电脑/扩展坞应用提供LED开关。

MAX4927引脚兼容PI3L500-A和STMUX1000L。MAX4927可以在应用中代替这些器件,提高ESD保护并省去外部ESD器件。MAX4927提供节约空间的56引脚TQFN封装,工作于-40°C至+85°C温度范围。

应用

  • 板级冗余保护
  • LVDS和LVPECL开关
  • 笔记本电脑和坞站
  • 具有以太网接口的服务器和路由器
  • SONET/SDH信号路由
  • T3/E3冗余保护
