MAX4890E
量产1000 Base-T、±15kV ESD保护LAN开关
针对千兆位以太网推出的高速模拟开关，从两路接口变压器选择信号，将其中一路切换到以太网控制器
- 产品模型
- 2
概述
- ±15kV ESD保护，符合MIL-STD-883, 方法3015
- +3.0V至+3.6V单电源供电
- 低导通电阻(RON)：4Ω (典型值)，6.5Ω (最大值)
- 极低的导通电容(CON)：8pF (典型值)
- -23dB回波损耗(100MHz)
- -3dB带宽(650MHz)
- 引脚输出为与变压器和PHY接口进行了优化
- 内置可将指示信号切换至坞站的LED开关(MAX4892E)
- 低至450µA (最大值)的静态电流
- 双向8至16复用器/解复用器
- 标准的引脚输出，与MAX4890和MAX4892匹配
- 节省空间的封装
- 32引脚、5mm x 5mm TQFN封装
- 36引脚、6mm x 6mm TQFN封装
MAX4890E/MAX4892E可满足高速差分开关的需要。这些器件可满足千兆以太网(10/100/1000) Base-T切换以及LVDS和LVPECL切换的需求。MAX4890E/MAX4892E具有高达±15kV的增强型ESD保护，并具有优异的高频响应，使得这些器件在连接至外部的接口中具有非常重要的用途。

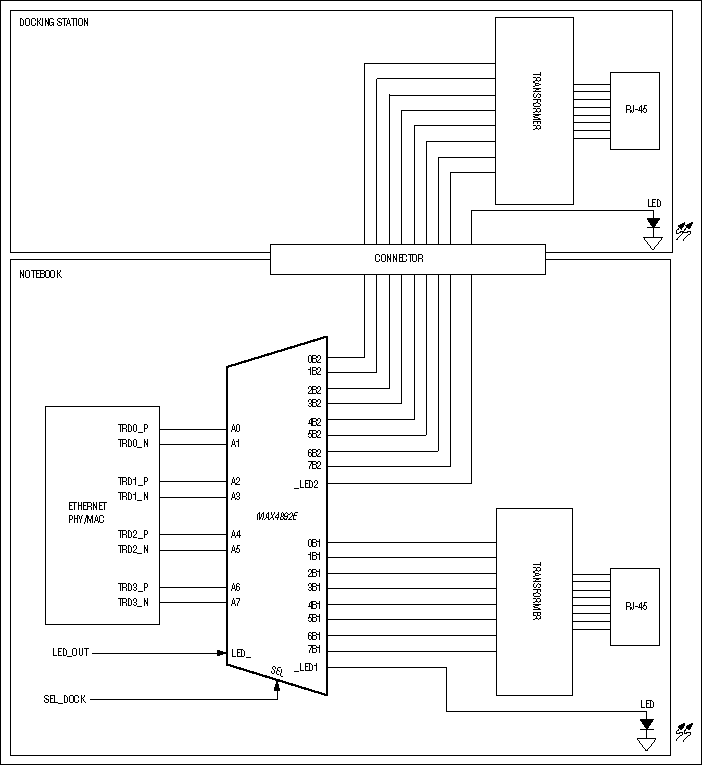

为了获得极低的插入损耗和超宽带宽，两款器件都具有极低的电容(CON)和电阻(RON)。除了四对DPDT开关之外，MAX4892E还为笔记本电脑/坞站应用提供了LED开关。
MAX4890E/MAX4892E与MAX4890/MAX4892的引脚相互对应，可以在需要增强型ESD保护时替换MAX4890/MAX4892。两款器件采用节省空间的TQFN封装，工作在-40°C至+85°C温度范围。
应用
- 板级冗余保护
- 笔记本电脑和坞站
- 具有以太网接口的服务器和路由器
- SONET/SDH信号路由
- T3/E3冗余保护
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4890EETJ+ | 32-LFCSP-5X5X0.75 | ||
| MAX4890EETJ+T | 32-LFCSP-5X5X0.75 |
这是最新版本的数据手册
