MAX4885E

量产

超低电容VGA开关，具有±15kV ESD保护

具有超低导通电容和电阻，可理想用于笔记本电脑/坞站的视频开关

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 外部引出端具有±15kV HBM ESD保护
  • 1GHz带宽
  • 5Ω (典型值)的低导通电阻(R、G、B信号)
  • 6pF (典型值)的低导通电容(R、G、B信号)
  • 极低的R、G、B偏差：50ps (典型值)
  • 功耗几乎为零(< 2µA)
  • 超小型、24引脚(4mm x 4mm) TQFN封装
MAX4885E
超低电容VGA开关，具有±15kV ESD保护

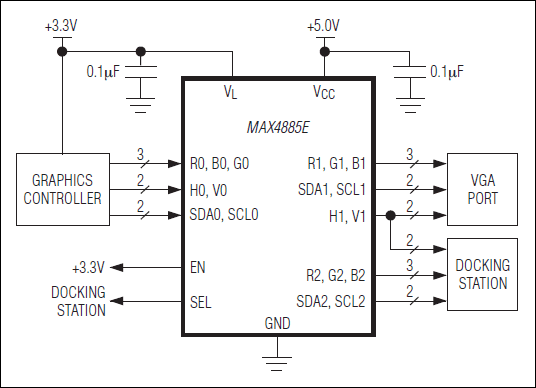

MAX4885E：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关和多路复用器 1
MAX4885
量产 完备的VGA 1:2或2:1多路复用器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

SPICE 模型 1

评估套件

MAX4885EEVKIT

MAX4885E评估板

立即购买 更多内容

特性和优点

  • 用于切换VGA信号的1:2开关
  • VGA连线及电源
  • 5V直流电源(VIN)
  • LED指示开关切换
  • 评估带裸焊盘的4mm x 4mm x 0.8mm、24引脚TQFN封装的MAX4885E
  • 无铅(Pb)并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX4885E评估板(EV kit)为完全安装并经过测试的电路板，包括用来评估MAX4885E IC所需的全部元件。MAX4885E为VGA信号提供1:2开关，评估板可通过VGA电缆采用5V直流电源供电；还可采用外部5V ±10%直流电源供电。

应用

  • 计算机监视器
  • 数字投影仪
  • KVM开关
  • 笔记本电脑/坞站
  • 服务器/存储
MAX4885EEVKIT
MAX4885E评估板
