MAX4551

±15kV ESD保护、四路、低电压、SPST模拟开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • ±15kV ESD保护,根据IEC 1000-4-2
  • +2V至+12V单电源
  • ±2V至±6V双电源供电
  • 120Ω信号路径,采用±5V电源
  • 低功耗:< 1µW
  • 4个独立控制的SPST开关
  • 轨到轨信号处理
  • 与行业标准DG211/DG212/DG213引脚兼容
  • TTL/CMOS兼容输入,采用±5V双电源或+5V单电源
更多细节
show more Icon

MAX4551/MAX4552/MAX4553均为四通道、低压、单刀单掷(SPST)模拟开关。每个开关都受到保护,可防止±15kV静电放电(ESD)冲击,不会发生闩锁或损坏。提供最大4Ω的开关间导通电阻(最大100Ω)匹配,在指定信号范围内保持平坦(最大8Ω)。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅1nA,+85°C时为10nA。

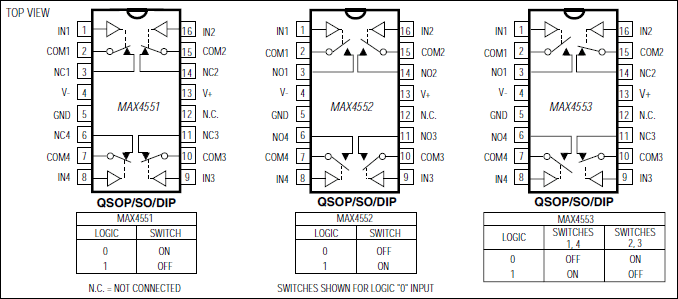

MAX4551具有四个常闭(NC)开关,MAX4552具有四个常开(NO)开关。MAX4553具有两个NC和两个NO开关。

这些CMOS开关可采用±2V至±6V双电源或+2V至+12V单电源供电。额定采用+2.7V单电源供电。

所有数字输入的逻辑阈值为+0.8V和+2.4V,确保采用±5V电源或+5V单电源时TTL/CMOS逻辑兼容。



应用

  • 音频信号路由
  • 航空电子
  • 电池供电应用
  • 数据采集
  • 网络
  • 测试设备
