MAX4525L

量产

低电压、单电源模拟复用器/开关

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入兼容于+3V逻辑(VIH = 2.0V，VIL = 0.8V)
  • 工作于+2V至+12V电源
  • +12V电源时导通电阻100Ω
  • +12V电源时保证10Ω导通电阻匹配度
  • +12V电源时关断漏电流最大为2nA
  • 与TTL/CMOS逻辑兼容
  • 小巧的10引脚TDFN (3mm x 3mm)和10引脚µMAX封装

MAX4524L/MAX4525L是低电压、单电源工作的CMOS模拟开关，分别被配置为4通道复用器/解复用器(MAX4524L)和双刀/双掷(DPDT)开关(MAX4525L)。MAX4524L/MAX4525L具有一个禁止输入，可同时断开所有开关。

这两款器件工作于+2V至+12V的单电源，工作于+12V电源时具有最优性能。+12V电源工作时导通电阻为100Ω。每个开关都能够控制满摆幅模拟信号。在+25°C时关断漏电流仅为2nA。工作于+12V电源时，所有数字输入具有0.8V/2.0V的逻辑门限，保证与TTL/CMOS逻辑电平兼容。

应用

  • 音频/视频信号切换
  • 通信电路
  • 数据采集系统
  • DSL调制解调器
MAX4525L
低电压、单电源模拟复用器/开关

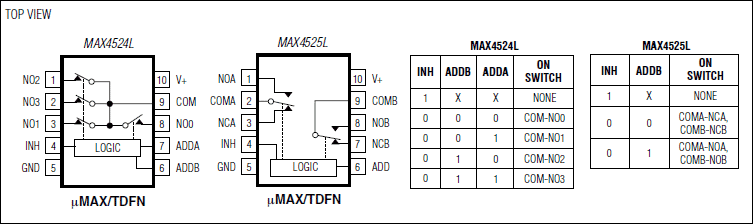

MAX4524L、MAX4525L：功能框图
