概览
优势和特点
- 超低功耗
- 每路比较器消耗0.5µA电流
- 超小型1.3mm x 1.3mm WLP封装
- 电源电压低至VCC = 1.8V时确保工作
- 输入共模电压范围高出电源电压200mV
- 可承受6V输入，与供电电压无关
- 漏极开路输出
- 内部滤波器提升RF抑制
- 切换时没有直通电流
- 内部滞回确保无稠楸切换
- 输入过驱动时输出不会反相

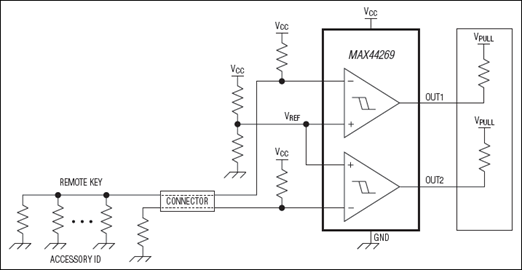

产品详情
MAX44269是一款超小型、低功耗双路比较器，理想用于蜂窝电话、笔记本、便携式医疗设备等电池供电产品，这些产品通常对电路板空间要求非常苛刻，并对功耗有非常严格的限制。比较器采用微型1.3mm x 1.3mm、9焊球WLP封装，使得该器件成为行业中尺寸最小的双路比较器。
器件采用1.8V至5.5V电源供电，每路比较器仅消耗0.5µA (典型值)电源电流。器件采用满摆幅输入架构和独特的输出级，跳变时可限制电流浪涌，器件设计将动态条件下的整体功耗降至最小。提供漏极开路输出，非常适合混合电压系统。内部滤波器提供极高的RF抑制。工作在-40°C至+85°C温度范围。
应用
- 电池供电传感器
- 笔记本电脑
- 便携式医疗设备
- 智能电话
- 2节电池供电设备
- 超低功耗系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAX44269 Reliability Data1/12/2023PDF161K
-
用于低压系统的模拟IC4/23/2010
-
比较器的合理选择5/22/2006
工具及仿真模型
SPICE模型
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX44269EWL+ | 材料声明 | 质量和可靠性 | Wafer-Level Package 3x3 Bump, Full Array | |
| MAX44269EWL+T | 材料声明 | 质量和可靠性 | Wafer-Level Package 3x3 Bump, Full Array | |
| Wafer Fabrication Data | MAX44269 Reliability Data |
