MAX44206

180MHz、低噪声、低失真、全差分运算放大器/ADC驱动器

业内最好的，集合了低功耗、低噪声、高THD和增益带宽

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低输入噪声，驱动高精度SAR ADC
    • 3.1nV/ @ 1kHz
    • 0.1Hz至10Hz范围内噪声为200nVP-P
  • 高速，适用于直流和交流应用
    • 400MHz增益带宽积
    • -3dB增益带宽积为180MHz
    • 180V/µs摆率
  • 超低失真，适合驱动20位SAR ADC的交流输入
    • HD2 = -141dB、HD3 = -152dB，fIN = 10kHz、VOUT,DIFF = 2VP-P 时
    • HD2 = -106dB、HD3 = -115dB，fIN = 1MHz、VOUT,DIFF = 2VP-P
  • 宽电源范围(2.7V至13.2V)，适合驱动双极性或单极性(±6.6V)信号
  • 3.7mA静态电流，关断电流仅为6.8µA
  • 8引脚µMAX封装节省电路板空间

MAX44206是低噪声、低失真、全差分运算放大器，适合用于驱动高速、高分辨率、20/18/16位SAR ADCs，包括MAX11905 ADC系列产品。MAX44206具有2.7V至13.2V较宽的供电电压范围和400MHz宽带宽，适用于低功耗、高性能数据采集系统。

MAX44206提供VOCM输入，以调节输出共模电压，省却了耦合变压器或交流耦合电容。可调节输出共模电压使MAX44206能匹配后续的ADC输入共模电压范围。关断模式下耗流仅为6.8µA，有助于延长电池使用寿命，或降低关断和周期数据读取循环间的系统平均功耗。

MAX44206采用8引脚µMAX®封装，工作在-40°C至+125°C温度范围。

应用

  • 有源滤波器
  • 全差分信号调理
  • 高速过程控制
  • 医学成像
  • 单端至差分转换
MAX44206
180MHz、低噪声、低失真、全差分运算放大器/ADC驱动器

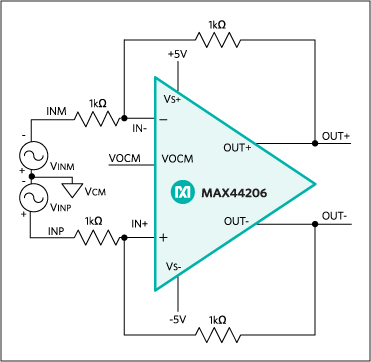

MAX44206: Typical Application Circuit
