MAX44205

180MHz、低噪声、低失真、全差分运算放大器/SAR ADC驱动器

更多 showmore-icon

业内集低功耗、低噪音、THD和增益带宽的顶级配置

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 低输入噪声,驱动高精度SAR ADC
    • 3.1nV/ @ 1kHz
    • 0.1Hz至10Hz范围内噪声为200nVP-P
  • 高速,适用于直流和交流应用
    • 400MHz增益带宽乘积
    • -3dB增益带宽乘积为180MHz
    • 180V/µs摆率
  • 超低失真,适合驱动20位SAR ADC的交流输入
    • THD = -130dBc @ 10kHz, VOUT,DIFF = 2VP-P
    • THD = -84dBc @ 1MHz,VOUT,DIFF = 2VP-P
  • 宽电源范围(2.7V至13.2V),适合驱动双极性或单极性(±6.6V)信号
  • 3.7mA静态电流,关断电流仅为6.8µA
  • 输入引脚用于输出电压箝位,避免ADC饱和
  • 12引脚、3mm x 3mm、TQFN和10引脚、µMAX封装
更多细节
show more Icon

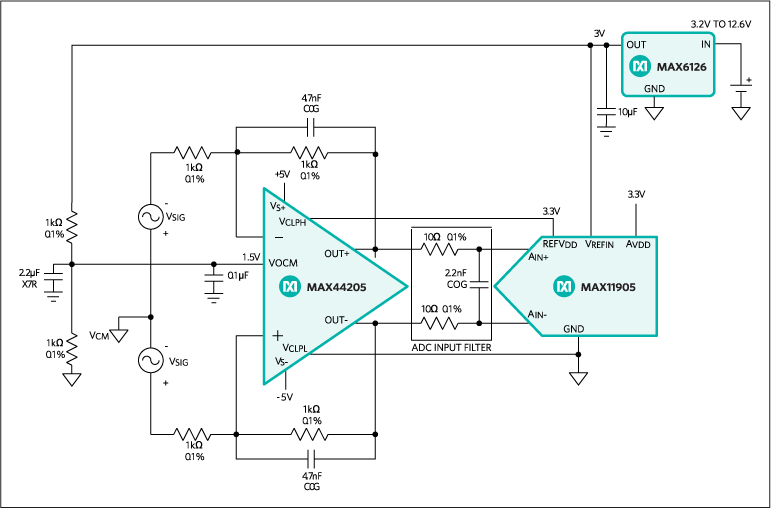

MAX44205是低噪声、低失真、全差分运算放大器,适合于驱动高速、高分辨率、20/18/16位SAR ADC,包括MAX11905 ADC系列产品。MAX44205具有2.7V至13.2V较宽的供电电压范围和400MHz带宽,理想用于低功耗、高性能数据采集系统。

MAX44205提供VOCM输入,以调节输出共模电压,省去了耦合变压器或交流耦合电容。可调节输出共模电压允许MAX44205匹配后续的ADC输入共模电压范围。即使MAX44205的电源电压高于ADC满幅范围,正确输出电压箝位方案确保缓冲输出不超出ADC的最大输入电压范围。关断模式下耗流仅为6.8µA,有助于延长电池使用寿命,或降低关断电流和数据读取之间的系统平均功耗。

MAX44205采用12引脚、3mm x 3mm、TQFN封装和10引脚、µMAX®封装,工作在-40°C至+125°C温度范围。

应用

  • 有源滤波器
  • 全差分信号调理
  • 高速过程控制
  • 医学成像
  • 单端至差分转换
