概览
优势和特点
- 0.01%低增益误差
- 高共模抑制：110dB (MAX4199)
- 输入失调电压：10µV (MAX4199)
- 输入失调电压：30µV (MAX4198)
- +2.7V至+7.5V单电源供电
- 电源电流：42µA
- -3dB带宽：175kHz (MAX4198)和45kHz (MAX4199)
- 关断电流：6.5µA
- 轨到轨输出驱动5kΩ负载
- 输入电压范围扩展至供电轨以上100mV (MAX4198)
- 采用节省空间的8引脚µMAX封装
产品详情

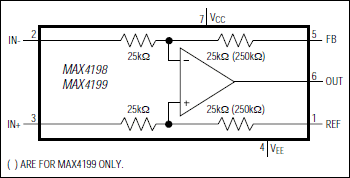

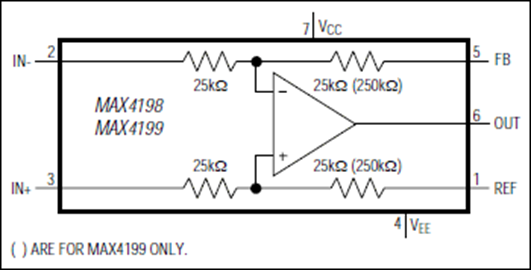

MAX4198/MAX4199低功耗、轨到轨差分放大器非常适合需要0.01%低增益误差的单电源应用。MAX4198出厂时已调整为+1V/V固定增益，MAX4199则调整为+10V/V固定增益。它们能够采用+2.7V至+7.5V单电源或±1.35V至±3.75V双电源供电，电流消耗仅为42µA，同时实现175kHz (MAX4198)和45kHz (MAX4199)的-3dB带宽。这些放大器具有关断模式，可将电源电流降至6.5µA。
MAX4198/MAX4199可将5kΩ负载驱动至每个供电轨100mV以内。标准差分放大器配置可为MAX4198提供90dB的共模抑制，为MAX4199提供110dB的共模抑制。MAX4198的输入共模电压范围扩展至Beyond-the-Rails™（供电轨以上）100mV。
MAX4198/MAX4199采用节省空间的8引脚µMAX®封装。如需完整的微功耗、轨到轨仪表放大器，请参见MAX4194-MAX4197数据手册。
应用
- 电流检测放大器
- 数据采集
- 差分电压放大
- 仪表放大器构建模块
- 便携式电池供电设备
- 传感器接口
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
