3406: 差分麦克风前置放大器,内部偏置并可完全关断 Data Sheet (Rev. 4)1/1/1900PDF1M
概览
优势和特点
- 2.4V至5.5V单电源工作
- 可调或固定增益可选
- 高PSRR (1kHz时86dB)
- 高CMRR (1kHz时70dB)
- 低等效输入噪声
- 集成麦克风偏置
- 工作电流750µA
- 关断电流0.3µA
- ±4kV ESD保护(AUX_IN)
- 满摆幅输出
- THD+N:1kHz时0.04%
- 提供节省空间的封装
- 8引脚TDFN封装(MAX4060/MAX4061)
- 8引脚µMAX封装(MAX4060/MAX4061)
- 10引脚µMAX封装(MAX4062)
产品详情

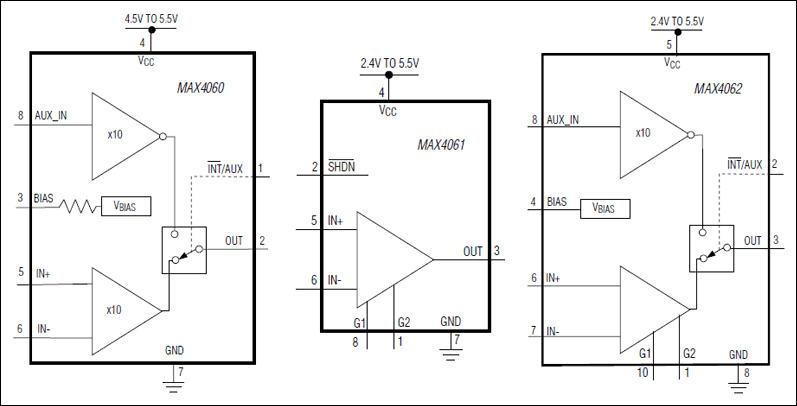

MAX4060/MAX4061/MAX4062是专为笔记本电脑及PDA的音频系统优化设计的差分输入麦克风前置放大器。这些器件的增益可调,有出色的电源抑制比和共模抑制比,非常适合于便携式音频系统中的低噪声应用。
MAX4060/MAX4062的输出可以切换,允许选择差分输入或单端、辅助麦克风放大器输入。另外,MAX4060/MAX4062还具有一个低噪声麦克风偏置发生器。MAX4061/MAX4062的差分增益由单个电阻设定。MAX4060具有10V/V的固定增益,并符合PC99/2001规范。MAX4061具有完全关断模式,在关断状态下,电源电流减小到0.3µA,到麦克风的偏置电流也被切断,最大限度节省了电能。
MAX4060工作于4.5V至5.5V的单电源,而MAX4061/MAX4062工作于2.4V至5.5V。所有器件的额定工作温度范围都可达到-40°C至+85°C。MAX4060/MAX4061有8引脚薄型QFN (3mm x 3mm x 0.8mm)和8引脚µMAX®封装。MAX4062采用10引脚µMAX封装。
应用
- AES-42兼容麦克风
- 笔记本电脑音频系统
- PDA音频系统
- 信号调理
- 平板PC
- USB音频外设
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
