MAX3892
+3.3V、2.5Gbps/2.7Gbps、SDH/SONET 4:1串行器，带有时钟合成器
Viewing:
概述
- +3.3V单电源
- 455mW功耗
- 1.4psRMS最大抖动发生
- 4 x 4位FIFO输入缓冲器
- 622Mbps/666Mbps并行到2.5Gbps/2.7Gbps串行转换
- 622MHz/667MHz或311MHz/333MHz时钟输入
- 片内时钟合成器
- 多种时钟参考频率：
- (622.08MHz、155.52MHz、77.76MHz、38.88MHz)或(666.51MHz、166.63MHz、83.31MHz、41.66MHz)
- LVDS并行时钟和数据输入
- CML串行数据和时钟输出
- 辅助的CML输出，用于系统环回测试

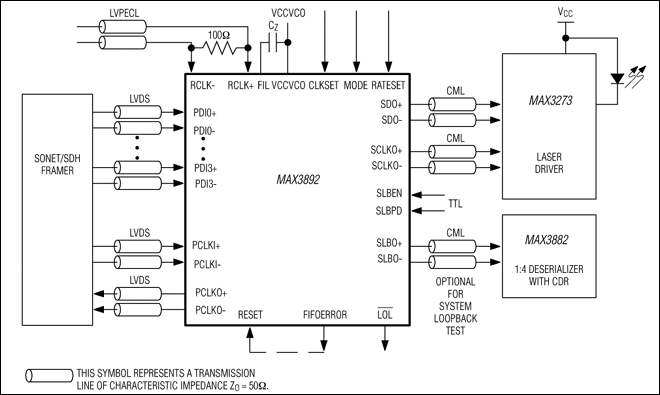

MAX3892串行器尤其适合于DWDM和SONET/SDH应用中将4位宽、622Mbps并行数据转换为2.5Gbps串行数据。4 x 4位FIFO允许并行输出时钟和并行输入时钟之间的任何静态延迟。在复位之后，最多允许一个单位间隔(UI)的延时变化。完全集成的锁相环(PLL)从622MHz、155.5MHz、77.8MHz或38.9MHz参考时钟合成内部的2.5GHz串行时钟。可选择的双VCO在SONET和前向纠错(FEC)数据速率下提供极好的抖动性能。
此芯片工作于3.3V单电源，接受低压差分信号(LVDS)时钟和数据输入，以接口高速数字电路，并提供电流模式逻辑(CML)的串行数据和时钟输出。提供环回数据输出，便于系统诊断测试。MAX3892采用44引脚QFN封装和TQFN封装，工作在扩展级温度范围(-40°C至+85°C)。
应用
- 上/下路复用器
- 背板互连
- 密集数字交叉连接
- SONET/SDH OC-48传输系统
- WDM异频雷达转发器
