MAX3861

2.7Gbps后置放大器，带有自动增益控制

更多 showmore-icon

查看： 产品详情
arrow-icon

不是您想寻找的产品？

file 查看数据手册 (Rev.3)

PDF

1月 1, 1900 ellipse 中文

MAX3861: 2.7Gbps后置放大器，带有自动增益控制 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 618.00K
Documentation 查看所有文档
IBIS 模型 MAX3861EGG IBIS Model Download 20.83KB
特性
  • 3.3V单电源
  • 72mA电源电流
  • 3.4GHz小信号带宽
  • 0.26mVRMS折算至输入端噪声
  • 6mVP-P至1200mVP-P输入范围(46dB)
  • 带有门限可编程的输入信号检测
  • RSSI (在100mVP-P以内，保持线性)
  • 可调的输出幅度
  • 0.2dB输出电压变化(在整个16dB的输入信号变化范围内)
    • 更多细节
    show more Icon

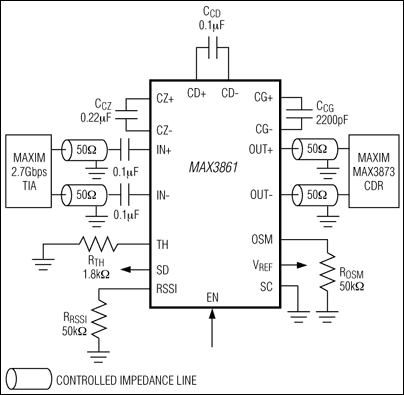

    MAX3861为带有自动增益控制(AGC)的低功耗放大器，专为采用光学放大器和需要在后置放大器后进行垂直门限调整的WDM传输系统而设计。该AGC放大器工作于3.3V单电源，在线性放大/衰减输入信号的同时，保持固定的输出电压摆动，且数据速率可达2.7Gbps时。输入和输出具有片内终端，以匹配50Ω接口。

    该放大器具有3.4GHz的小信号带宽和0.26mVRMS的折算至输入端噪声。在6mVP-P至1200mVP-P (46dB)输入信号范围内，MAX3861达到400mVP-P至920mVP-P可调的固定输出幅度。在16dB输入范围内，输出摆幅的变化控制在0.2dB内。MAX3861提供一路接收信号强度指示器(RSSI)，对于100mVP-P以内的输入信号电平，保持线性关系，且误差小于2.5%，以及提供一路门限可编程的输入信号检测(SD)。

    应用

    • 连续速率接收器
    • 长程光接收器
    • OC-48/STM-16传输系统
    • WDM光接收器
