MAX3840

不推荐用于新设计

+3.3V、2.7Gbps双路2 x 2交叉点开关

2.7Gbps 2 x 2交叉点开关

数据手册 (Rev. 5)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V单电源供电
  • 460mW功耗
  • 2psRMS随机抖动
  • 7psP-P确定性抖动
  • 未选用的输出通道可以关断
  • CML输入/输出
  • 6ps通道至通道扭曲
  • 100ps输出边沿速率
  • 5mm x 5mm 32引脚QFN封装或薄型QFN封装

MAX3840是一款双路2 x 2异步矩阵开关，适用于SDH/SONET DWDM及其它需要串行数据流环回和保护通道开关的高速数据切换系统。MAX3840非常适合带有前向误差修正的OC-48系统。宽频带、全差分信号通路使累积抖动、串扰及信号偏斜最小。每路2 x 2矩阵开关能够扇出和/或复用高达2.7Gbps的数据和2.7GHz时钟信号。所有输入和输出与电流模式逻辑(CML)兼容，易于与交流耦合LVPECL信号连接。不使用时，每个CML输出级可通过使能控制引脚关断，以节省功率。所有输出处于使能状态时，典型功耗为460mW。

MAX3840与MAX3876 2.5Gbps时钟和数据恢复(CDR)电路兼容。

MAX3840采用32引脚、裸露焊盘QFN封装(5mm x 5mm)，工作于+3.3V电源，工作温度范围为-40°C至85°C。

应用

  • 上/下路复用器
  • ATM交换内核
  • 高速背板
  • SDH/SONET与DWDM传输系统
  • WDM交叉连接
MAX3840
+3.3V、2.7Gbps双路2 x 2交叉点开关

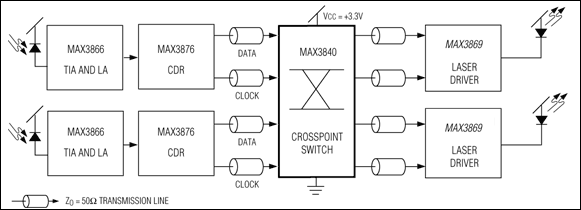

MAX3840：典型应用电路
