MAX3746
低功耗、622Mbps至3.2Gbps限幅放大器
低功耗、结构紧凑的多速率限幅放大器，适用于SFF/SFP，在SONET、光纤通道、千兆位以太网光接收机中用作数据量化器
概述
- 提供SFP参考设计
- 115mW的低功耗
- 16引脚QFN封装，3mm x 3mm外形尺寸
- 70ps上升和下降时间
- 具有可编程门限的信号丢失检测
- RSSI接口(与MAX3744/MAX3724 TIA)
- 输出禁止
- 极性选择
- 8.4psP-P确定性抖动(3.2Gbps)
- 改进的EMI性能
- CML输出电平可选择
- 引脚兼容于MAX3748A

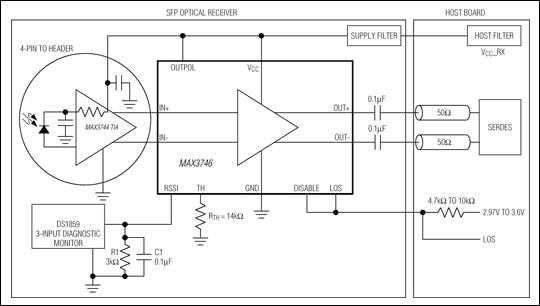

MAX3746多速率限幅放大器用于SONET数据量化器、光纤通道和千兆以太网光接收器。本放大器接收宽范围的输入电压，并提供电流模式逻辑(CML)输出电压，其边沿速率可控且电平大小可选择。当MAX3746通过DC耦合到MAX3744/MAX3724 SFP互阻放大器(TIA)时，提供接收信号强度指示器(RSSI)功能。包含MAX3744/MAX3724和MAX3746的接收器能提供19dB的RSSI动态范围。其他功能还包括可编程的信号丢失检测、可选择的禁止功能(DISABLE)和输出信号极性反转(OUTPOL)功能。输出禁止可用来实现静噪功能。
MAX3746和MAX3744/MAX3724的结合能够用标准的4引脚TO-46头实现所有小外形SFF-8742数字诊断规范要求。
MAX3746与MAX3748A限幅放大器引脚兼容，功耗降低30%。MAX3746采用3mm x 3mm的16引脚QFN封装。
应用
- 光纤通道SFF/SFP收发器模块
- 千兆位以太网SFF/SFP收发模块
- 多速率OC-12至OC-48 FEC SFF/SFP
- 收发器模块
