MAX3273

+3.3V、2.5Gbps低功耗激光驱动器

更多 showmore-icon

产品详情
特性
  • 30mA电源电流
  • +3.3V单电源供电
  • 高达2.7Gbps (NRZ)运行
  • 带失效监视的自动平均功率控制
  • 5mA至60mA可编程调制电流
  • 1mA至100mA可编程偏置电流
  • 59ps典型下降时间
  • 可选的数据再定时锁存
  • 符合ANSI、ITU及Bellcore SDH/SONET规范
更多细节
show more Icon

MAX3273为紧凑的、低功耗激光驱动器,适用于数据速率达2.7Gbps的系统。器件采用+3.3V单电源供电、典型功耗30mA。偏置电流和调制电流由外部电阻来编程。自动功率控制(APC)环用来使平均光功率在整个温度范围内和工作寿命中保持恒定。激光驱动器采用Maxim特有的、第二代SiGe处理工艺制造。

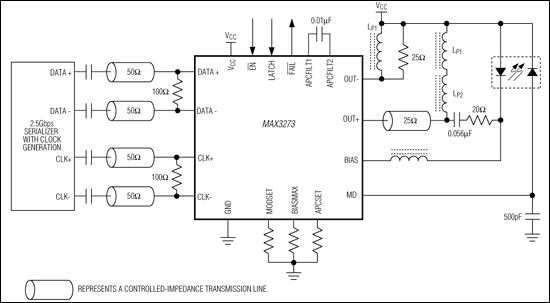

MAX3273接收差分的与CML兼容的时钟和数据输入信号。输入信号自带偏置,以允许交流耦合。有时钟信号可用时,可启用输入数据再定时锁存以抑制输入抖动。

驱动器可提供最大100mA的偏置电流、60mAP-P的调制电流及59ps的典型(20%至80%)边沿速率。失效监视器的输出指示APC环不能再继续使平均光功率保持不变。MAX3273采用24引脚4mm x 4mm QFN封装和薄型QFN封装,或为裸片形式。

应用

  • 2.5Gbps光发送器
  • 上/下路复用器
  • 数字交叉连接
  • SONET OC-48和SDH STM-16
  • 传输系统
