MAX31826

带有1Kb可锁存EEPROM的1-Wire数字温度传感器

更多 showmore-icon

带有1Kb EEPROM的数字温度传感器,有效节省空间、简化多传感器系统设计

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 独特的1-Wire接口仅需一个引脚进行通信
  • 集成温度传感器和EEPROM,减少元件数量
    • 温度测量范围:-55°C至+125°C (-67°C至+257°C)
    • -10°C至+85°C范围内精度保持在±0.5°C
    • 12位温度分辨率(0.0625°C)
    • 可锁定1Kb EEPROM禁止写操作
  • 多点通信简化多传感器系统设计
    • 每个器件具有唯一的64位序列号,储存在片上ROM
    • 4个引脚可编程位,用于识别总线上多达16个传感器的位置
  • 可通过数据线供电(3.0V至3.7V电源范围)
  • 8引脚µMAX®封装
更多细节
show more Icon

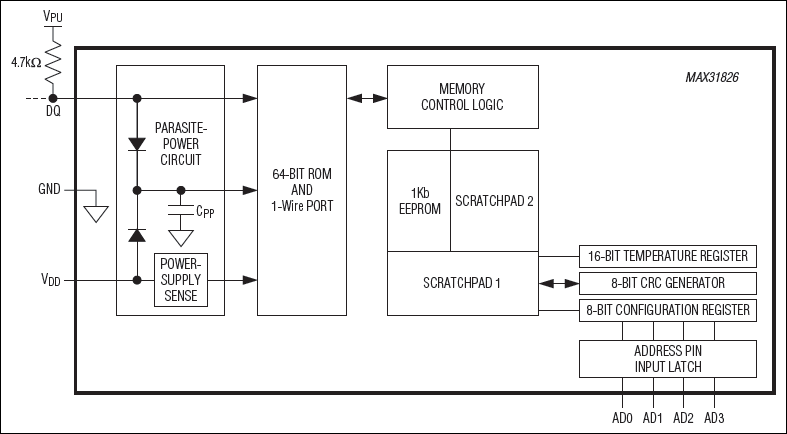

MAX31826数字温度计提供12位温度测量并通过1-Wire®总线通信,只需要一条数据线(及地)与中央微控制器通信。器件工作温度范围为:-55°C至+125°C,-10°C至+85°C范围内精度可达±0.5°C。此外,器件可直接由数据线供电(“寄生供电”),省去外部电源。

每个器件具有唯一的64位序列号,允许多个器件在挂接在同一1-Wire总线。因此,通过一个微控制器(主机器件)可以方便地控制多个分布在较大区域的从机器件。MAX31826具有128字节(1Kb) EEPROM,用于储存系统数据。可锁定EEPROM永久禁止进一步的写操作。四个位置地址输入便于识别每个特定位置的器件。

应用

  • 楼宇自动化
  • 消费类设备
  • 工业系统
  • 模块识别
  • 系统校准
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX31826MTA+
  • HTML
  • HTML
MAX31826MTA+T
  • HTML
  • HTML
MAX31826MUA+
  • HTML
  • HTML
MAX31826MUA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

MAX31826MUA+

量产

MAX31826MUA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX31826MUA+

量产

MAX31826MUA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

MAX31826EVKIT

MAX31826评估套件

zoom

MAX31826EVKIT

MAX31826评估套件

MAX31826评估套件

特性和优点

  • 板载I2C至1-Wire转换器(DS2482)
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • Windows XP®、Windows 7/8/8.1/10兼容软件

产品详情

MAX31826评估系统(EV系统)演示了带有1kB可锁定电可擦除可编程只读存储器(EEPROM)的MAX31826 1-Wire®数字温度传感器。MAX31826 EV系统包括MAX31826评估套件(EV套件)和USB2PMB2模块。Windows® 7/8/8.1/10兼容软件的易用界面便于演示MAX31826的功能。

MAX31826评估套件包含一个板载DS2482 I2C至1-Wire转换器,并预安装了采用8引脚µMAX®封装的MAX31826MUA+。



应用

  • 楼宇自动化
  • 消费类设备
  • 工业系统
  • 模块识别
  • 系统校准

MAX31826EVSYS1

MAX31826评估套件

zoom

MAX31826EVSYS1

MAX31826评估套件

MAX31826评估套件

特性和优点

  • 板载I2C至1-Wire转换器(DS2482)
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • Windows XP®、Windows 7/8/8.1/10兼容软件

产品详情

MAX31826评估系统(EV系统)演示了带有1kB可锁定电可擦除可编程只读存储器(EEPROM)的MAX31826 1-Wire®数字温度传感器。MAX31826 EV系统包括MAX31826评估套件(EV套件)和USB2PMB2模块。Windows® 7/8/8.1/10兼容软件的易用界面便于演示MAX31826的功能。

MAX31826评估套件包含一个板载DS2482 I2C至1-Wire转换器,并预安装了采用8引脚µMAX®封装的MAX31826MUA+。



应用

  • 楼宇自动化
  • 消费类设备
  • 工业系统
  • 模块识别
  • 系统校准
