MAX31723

数字温度计和温度监控器,带有SPI/3线接口

更多 showmore-icon

业内首款低电压3线/SPI温度传感器,简化低功耗系统设计

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 温度测量无需任何外部元件
  • 温度测量范围:-55°C至+125°C
  • MAX31722温度测量精度为±2.0°C
  • MAX31723温度测量精度为±0.5°C
  • 可配置温度计分辨率:9位至12位(0.5°C至0.0625°C分辨率)
  • 温度监控器输出,具有用户定义的非易失门限
  • 通过SPI (模式0和模式2)或3线串口读/写数据
  • 1.7V至3.7V电源电压范围
  • 采用8引脚µMAX®封装
更多细节
show more Icon

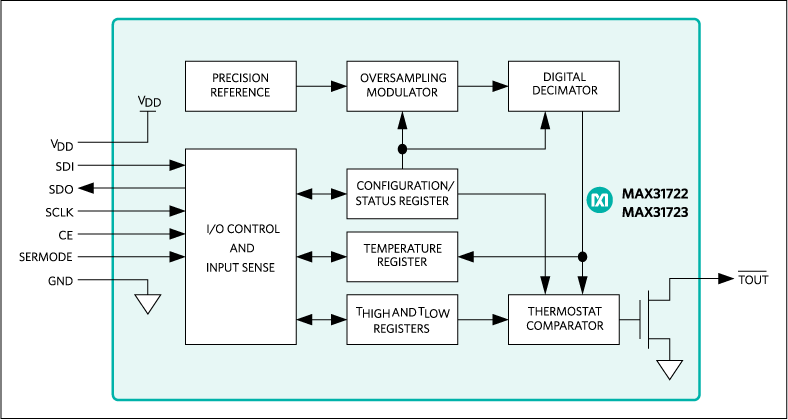

MAX31722/MAX31723数字温度计和温度监控器带有SPI™/3线接口,能够提供器件温度的读数。器件无需额外元件,可真正实现温度到数字的转换。通过SPI接口或3线串口与器件通信,读取温度值,接口可由用户选择。当需要更高的温度分辨率时,用户可以调节读数的分辨率,范围在9位至12位。这一点对于需要快速检测温度失控条件的系统非常有用。温度监控器具有专用的漏极开路输出(/TOUT)。两种温度监控器工作模式(比较器和中断)能够根据用户定义的非易失存储门限(THIGH和TLOW)控制温度监控器的工作。两款器件均工作在1.7V至3.7V电源电压。

应用

  • null
  • 蜂窝基站
  • 工业设备
  • 网络设备
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX31723MUA+
  • HTML
  • HTML
MAX31723MUA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

MAX31723MUA+

量产

MAX31723MUA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX31723MUA+

量产

MAX31723MUA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 3

MAXWINGDEMO1

MAX44009、MAX31723、MAX98300、MAX5216评估套件

zoom

MAXWINGDEMO1

MAX44009、MAX31723、MAX98300、MAX5216评估套件

MAX44009、MAX31723、MAX98300、MAX5216评估套件

特性和优点

  • MAX44009光学传感器(I2C)
  • MAX31723温度传感器(SPI)
  • MAX5216数模转换器(SPI)
  • MAX98300 D类音频放大器,带板载SMD扬声器

产品详情

MAXWINGDEMO1#评估套件是一个串行总线实验平台,基于MAX32620FTHR板构建,在Feather Wing外形中添加了多个SPI和I2C外设。MAX32620FTHR可单独购买。

该套件包括下列器件:

  • MAXWINGDEMO1# Feather Wing印刷电路板



应用

  • 蜂窝电话/智能电话
  • 数字照明管理
  • 便携式设备
  • 安全系统
  • 平板PC/笔记本电脑
  • TV/投影仪/显示器
reference details image

MAX31723PMB1

MAX31723PMB1外设模块

zoom

MAX31723PMB1

MAX31723PMB1外设模块

MAX31723PMB1外设模块

特性和优点

  • 温度测量范围:-55°C至+125°C
  • 温度测量精度:±0.5°C
  • 可配置温度计分辨率:9位至12位
  • 温度监控器输出,具有用户定义的非易失监测门限
  • 通过跳线选择SPI或3线接口
  • 6针Pmod兼容连接器(SPI/GPIO)
  • C语言例程
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX31723PMB1外设模块提供必要的硬件电路,将MAX31723数字温度计和温度监控器与任何使用Pmod™兼容扩展端口的系统连接起来,可配置为SPI和/或GPIO通信。该IC提供温度至数字转换,无需额外元件。通过SPI接口或3线串口读取器件温度数据。用户可以选择接口方式,需要更高的温度分辨率时,用户可以调节读数的分辨率,范围在9位至12位。这一点对于需要快速检测温度失控条件的系统非常有用。温度监控器具有专用的漏极开路输出(/TOUT)。两种温度监控器工作模式(比较器和中断)能够根据用户定义的非易失存储门限(THIGH和TLOW)控制温度监控器的工作。
有关IC操作的详细信息,请参考MAX31723 IC数据资料。

应用

  • 工业设备
  • 医疗系统
  • 网络设备

MAXPMBAE

Maxim模拟外设模块集锦

zoom

MAXPMBAE

Maxim模拟外设模块集锦

Maxim模拟外设模块集锦

特性和优点

  • 所包含的数据转换器、接口、时钟、传感器等模块能够满足众多设计需求
  • 插件模块允许快速开发硬件原型
  • 经过验证的软件驱动缩短开发周期
  • FPGA配置文件简化设计

产品详情

Maxim模拟集锦是一组外设模块集合,可直接插入任何FPGA/CPU扩展端口,该端口遵循Digilent公司制定的Pmod™标准。该集合包括各种通用的模拟和混合信号功能模块。提供模块软件支持,包括用于三个主流FPGA平台(Avnet LX-9、Digilent Nexys 3和Avnet ZEDBoard)的FPGA配置文件,以及验证和演示每个模块的例程,使用这些例程演示模块功能时,可以轻松地进行拆分和存档,方便地剪切、复制到主程序中。简便的插件设计和易于集成的软件架构,有助于用户加速从方案论证到设计原型的开发进程。
