MAX24011

最后购买期限

2.5Gbps互阻放大器

优化组合了低功耗、高灵敏度、接收信号强度指示等优势

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 使用APD时具有-33dBm (典型值)灵敏度
  • 数据速率高达2.5Gbps (NRZ)
  • 输入参考噪声：190nARMS (典型值)
  • 过载自动增益控制
  • 31mA (典型值)电源电流
  • PDA或PDC接收信号强度指示输出
  • 工作温度范围：-40°C至+95°C

MAX24011是一款低功耗、高灵敏度2.5Gbps连续模式互阻放大器(TIA)，优化用于GPON光纤应用。

MAX24011具有完整的模拟前端，将光检测器电流转换成差分模拟电压信号。

MAX24011带有低噪声前端、AGC以及23kΩ典型差分互阻。MAX24011还为光检测器阴极提供经过滤波的偏置电流，支持内部偏置PIN应用，器件提供接收信号强度指示(RSSI)输出，RSSI输出可以由PDC稳压器偏置产生，也可以是采用外部偏置光检测器(例如APD)时流入PDA的平均电流。

MAX24011可提供裸片，与相应的光学系统以及光检测二极管安装在一起构成ROSA。

应用

  • GPON，ONU接收器
  • OC-48收发器模块
MAX24011
2.5Gbps互阻放大器

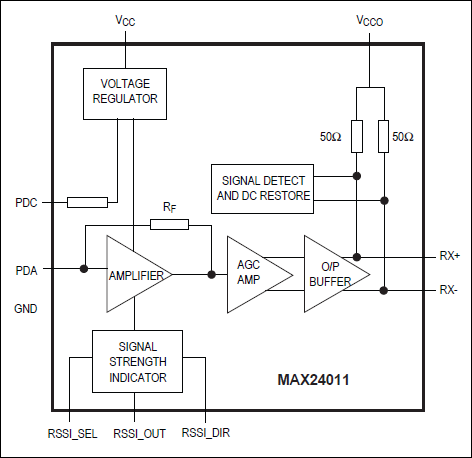

MAX24011: Functional Diagram
