MAX2395

WCDMA准直接调制器，带有VGA和PA驱动器

Viewing:

概述

P_OUT = +6dBm时，EVM为5%
1920MHz至1980MHz工作频率(WCDMA TX)
+2.7V至+3.3V单电源工作
输出功率为+6dBm时，工作电流为72mA
81dB最小自动增益控制(AGC)范围
自动I_CC折返用于优化功耗
无需IF SAW滤波器
片上RF PLL，带有完全集成的VCO
超低的外部元件数

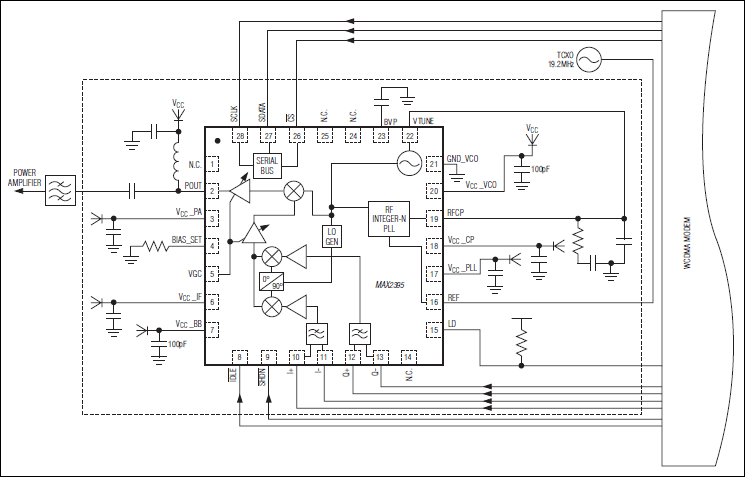

MAX2395系列全集成单片准直接调制器IC是针对WCDMA/UMTS发送器应用设计的。与采用带有IF VCO的IF SAW滤波器和IF合成器模块相比，准直接调制架构可以降低系统成本，元件数量以及电路板空间。

/MAX2395包括I/Q基带滤波器、带VGA的IF I/Q调制器、带VCO的全集成PLL，上变频混频器，RF VGA以及功率放大器(PA)驱动器。采用直接调制器方案可确保5% (典型值)的EVM和30dB (最小值)的载波抑制。RF VGA和IF VGA可提供90dB的标称输出功率控制。无需外部本地振荡器，即可实现高效的可变频率偏置双工器系统。

通过在SPI™/MICROWIRE™兼容的3线串行总线上加载数据可编程设置PLL。该器件采用+2.7V至+3.3V单电源工作。这些器件可提供节省空间的、带28引脚QFN封装和裸露焊盘的薄型QFN封装(5mm x 5mm)。
