特性
- 一个H桥,额定电压为+65V
- 总RDS(ON) (高侧+低侧):150mΩ(典型值)(TA = 25°C)
- 每个H桥的额定电流(25°C时的典型值):
- IMAX = 7.6AMAX(驱动容性负载的脉冲电流)
- IFS = 6A(内部电流驱动调节的最大满量程电流设置)
- IRMS = 4ARMS (TA = 25°C, VM = +24V)
- 集成电流控制
- 可使用外部电阻配置满量程DAC电流
- 提供内部电流检测(ICS)功能,无需使用体积较大外部电阻器,提高了效率
- 电流驱动调节监控输出引脚(CDR引脚)
- 集成DAC可在16个值之间设置输出电流电平
- 多种衰减模式(慢速、混合、快速)
- 多种衰减模式(慢速、混合、快速)
- 电流检测输出(电流监控)
- 故障指示器引脚(低电平有效FAULT)
- 保护功能
- 为每个单独通道提供过流保护(OCP)
- 欠压保护(UVLO)
- 热关断TJ = 155°C (TSD) V=
- 采用TQFN38 5mm x 7mm封装(未来提供TSSOP38 4.4mm x 9.7mm封装)
MAX22205集成了一个大电流65V、7.6AMAX桥,用于驱动一个有刷直流电机或一个半步进电机。H桥FET的阻抗非常低,因此驱动效率较高且散热很少。总 RON (高侧+低侧)为0.15Ω(典型值)。H桥可以由两个逻辑输入(DINA、DINB)进行PWM控制。第三个使能(EN)逻辑输入可用于将输出配置为高阻抗,以使电机惯性滑行。
MAX22205具有精确的可选电流驱动调节(CDR)功能,可用于限制有刷直流电机的启动电流或控制步进操作的相电流。电桥输出电流由无损耗集成电流检测(ICS)器件进行检测,然后与所需的阈值电流进行比较。一旦电桥电流超过阈值(ITRIP,器件就会强制衰减,并持续固定的关断时间(tOFF)。此功能通常需要使用体积较大的外部功率电阻,而无损耗式ICS免除了这一麻烦,与基于外部检测电阻的主流应用相比,可显著节省空间和功耗。与内部感测的电机电流成比例的电流将输出到模拟引脚(ISENA、ISENB)以监控电流。此外,每当内部电流调节控制驱动器时,一个开漏输出(CDR引脚)就会置为有效,从而能够监控内部电流环路的活动。
每个H桥的最大输出电流为 IMAX = 7.6AMAX,受过流保护(OCP)限制。该器件在VM = +24V且TA = 25°C 时提供高达4ARMS的电流,还具有适当PCB接地层用于散热。电流能力取决于PCB热特性(PCB接地层、散热器、通风等)。
MAX22205具有过流保护(OCP)、热关断(TSD)和欠压保护(UVLO)功能。每次检测到故障条件时,都会激活一个开漏低电平有效FAULT引脚。在热关断和欠压保护期间,所有通道都会被禁用,直到恢复正常工作条件为止。
MAX22205采用小型TQFN38 5mm x 7mm封装
应用
- 直流有刷电机驱动器
- 锁存阀
- 电磁阀驱动器
- 步进电机驱动器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX22205ATU+ | 38-LFCSP-5X7X0.75 |
|
|
MAX22205ATU+T | 38-LFCSP-5X7X0.75 |
|
|
MAX22205AUU+ | 38-TSSOP_4.4_EP-4.4_MM |
|
|
MAX22205AUU+T | 38-TSSOP_4.4_EP-4.4_MM |
|
- MAX22205ATU+
- 引脚/封装图-中文版
- 38-LFCSP-5X7X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX22205ATU+T
- 引脚/封装图-中文版
- 38-LFCSP-5X7X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX22205AUU+
- 引脚/封装图-中文版
- 38-TSSOP_4.4_EP-4.4_MM
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX22205AUU+T
- 引脚/封装图-中文版
- 38-TSSOP_4.4_EP-4.4_MM
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
评估套件 1
MAX22205EVKIT
MAX22205评估套件
产品详情

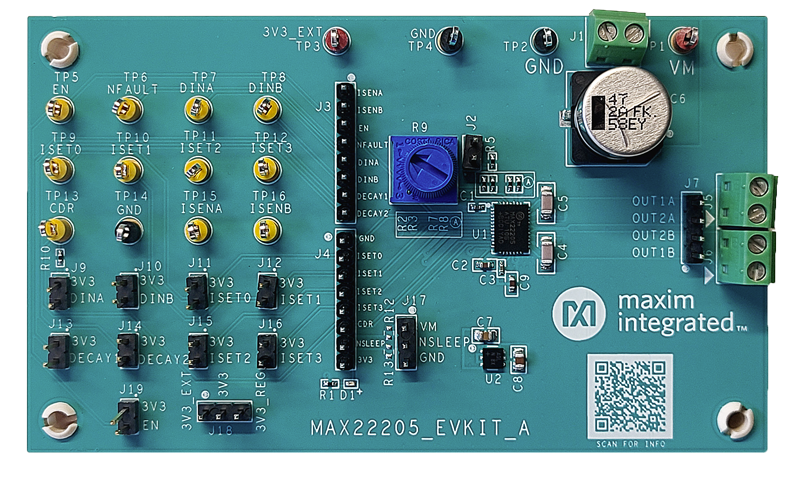

MAX22205评估套件(EV套件)设计可靠,用于评估+65V、7.6A单H桥MAX22205电机驱动器。MAX22205可以驱动单个有刷直流电机。MAX22205 IC在单H桥配置中集成了超低阻抗FET,典型RON(高侧 + 低侧)为0.15Ω。该评估套件通过接头、测试点和端子板与MAX22205电机驱动器连接。MAX22205的集成电流检测输出ISENA和ISENB可以使用测试点进行监控,也可以使用插头J3连接到外部ADC。MAX22205具有嵌入式电流驱动调节(CDR)功能,提供可调斩波电流(ITRIP)和可调限流关断时间(tOFF)。该评估套件采用+4.5V至+65V(VM)的输入电压工作。板载+3.3V稳压器U2 (MAX6765TTSD2+)提供经过调节的+3.3V电压,为MAX22205逻辑输入供电。安装好的端子板J1、J5和J6可为高电压、高电流VM输入和电机驱动器输出OUT_A和OUT_B提供接口。
应用
- 直流有刷电机驱动器
- 锁存阀
- 电磁阀驱动器
- 步进电机驱动器
