  5. MAX20342

英文数据手册 Rev. 3
(产品技术资料帮助）

概览

优势和特点

  • 低功耗：
    • 17µA (典型值)电池待机电流
    • 2.5µA (典型值)电池关断电流
  • 提供USB兼容和设计灵活性
    • 兼容USB Type-C规范1.3版
    • 兼容USB电池充电规范1.2版
    • 可检测专用充电器，例如Apple®和Samsung®
  • 简化复杂系统设计
    • 集成过压保护
    • 支持高速USB/UART切换，可处理负向音频信号
    • 自动控制开关和充电器接口
    • 通过I2C接口实现完全控制
    • 设备状态变化时请求中断
  • 提高系统质量和可靠性
    • 自动配置工厂模式
    • USB Type-C端口潮湿检测
    • 低失效DRP模式
  • 可靠保护
    • VB连线可承受高达+30V电压
    • VB具有高达±120V浪涌保护
    • CC1、CC2、SBU1和SBU2引脚具有±15kV HBM ESD保护
    • CDP和CDN引脚具有±6kV HBM ESD保护
    • CC1、CC2、SBU1和SBU2引脚具有±15kV气隙放电(IEC 61000-4-2标准)保护
    • CC1、CC2、SBU1和SBU2引脚上具有±8kV接触放电(IEC 61000-4-2标准)保护
    • 节省电路板面积
    • 2.62mm x 2.02mm WLP封装

产品详情

MAX20342为USB Type-C®充电器检测器，也可用于检测充电器是否兼容USB电池充电规范1.2版规格。USB Type-C充电器检测电路可作为UFP或DRP，取决于工厂配置。

器件执行USB Type-C检测逻辑，使系统能够支持基于USB Type-C端口的充电。器件还包括支持BC1.2兼容充电规范的充电器检测功能，能够检测USB标准下行端口(SDP)、USB充电下行端口(CDP)、专用充电端口(DCP)及其他特殊充电器。GPIO输出允许MAX20342根据充电器检测结果控制外部锂离子(Li+)电池充电器。

MAX20342集成电阻检测电路，根据所连接的电阻自动配置工厂配置状态。此外，电阻测量电路还可配置用于检测USB Type-C连接器中是否受潮。

MAX20342内部还集成了低导通内阻、低电容的双刀双掷(DPDT) USB开关，支持高速USB、全速USB、低速USB和UART信号传输。开关位置可通过USB检测逻辑自动配置或手动配置。

MAX20342在CC1、CC2、SBU1和SBU2引脚提供高达±15kV的人体模式(HBM)的高ESD保护。CDP和CDN引脚提供高达±6kV的ESD保护。MAX20342的CC1、CC2、SBU1和SBU2引脚具有±15kV气隙放电和±8kV接触放电保护，符合IEC 61000-4-2标准。MAX20342采用24焊球、0.4mm焊距、2.62mm x 2.02mm晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。

应用

  • DSC和便携式摄像机
  • 平板电脑
  • 智能电话
  • 电子书

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

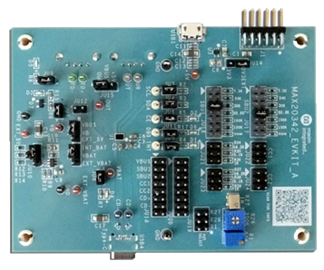

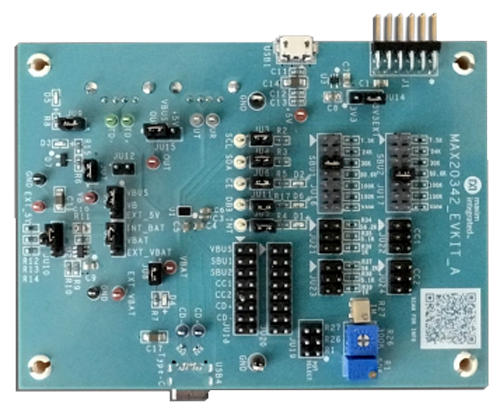

评估套件 (1)
