概览

优势和特点

  • 超低功耗
    • 15.3mW (常规工作模式:10Msps)
    • 2µW (关断模式)
  • 优异的动态性能
    • fIN = 1.875MHz时,SNR为48.6dB
    • fIN = 1.875MHz时,SFDR为70dBc
  • 2.7V至3.6V单模拟电源供电
  • 1.8V至3.6V TTL/CMOS兼容数字输出
  • 全差分或单端模拟输入
  • 可选择内部/外部基准
  • 多路CMOS兼容三态输出
  • 28引脚薄型QFN封装
  • 可提供评估板(请订购MAX19191EVKIT+)

产品详情

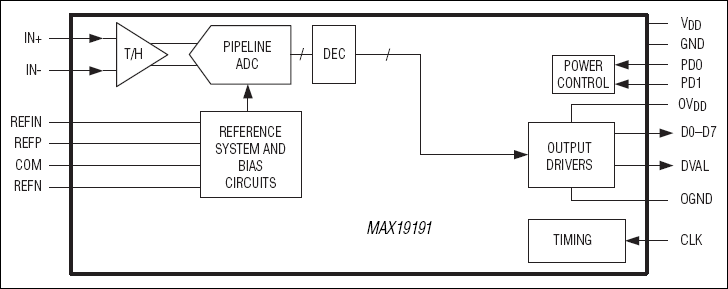

MAX19191是一款超低功耗、8位、10Msps模/数转换器(ADC)。该器件带有全差分、宽带采样/保持(T/H)输入。该输入具有440MHz带宽,可接受全差分或单端信号。MAX19191在1.875MHz输入频率、10Msps采样速率下具有48.6dB (典型值)信号与噪声 + 失真比(SINAD),功耗仅为15.3mW。该款ADC工作在2.7V至3.6V模拟电源电压,采用独立的1.8V至3.6V电源为数字输出驱动电路供电。除了工作期间的超低功耗外,MAX19191还具有三种断电模式,有效降低空闲期间的功耗。MAX19191具有优异的动态性能以及超低功耗和小尺寸特性,使其非常适合图像、仪表和数字通信应用。

内部1.024V精密带隙基准将ADC的满量程电压设置在±0.512V。灵活的基准架构使MAX19191可以采用内部基准或外部基准,以满足高精度应用的要求。

MAX19191采用并行、CMOS兼容三态输出,数字输出格式为偏移二进制。独立的数字电源输入可接受1.8V至3.6V电压,能够灵活地连接不同逻辑电平。MAX19191采用5mm × 5mm、28引脚薄型QFN封装,工作在扩展工业级(-40°C至+85°C)温度范围。

对于更高采样频率的应用,请参考MAX1195–MAX1198双通道8位ADC。如需双通道的引脚兼容产品,请参考MAX19192数据资料。

应用

  • 电池供电便携式仪表
  • 数字音频接收前端
  • 低功耗视频
  • 超声和医学成像
  • WLAN、移动DSL、WLL接收机
