MAX19192
超低功耗、10Msps、双路、8位ADC
理想用于数字音频广播接收机系统的超低功耗、双通道ADC
产品详情
- 超低功耗
- 15.3mW (常规工作模式：10Msps)
- 2µW (关断模式)
- 优异的动态性能
- fIN = 1.875MHz时，SNR为48.6dB
- fIN = 1.875MHz时，SFDR为70dBc
- 2.7V至3.6V单模拟电源供电
- 1.8V至3.6V TTL/CMOS兼容数字输出
- 全差分或单端模拟输入
- 可选择内部/外部基准
- 多路CMOS兼容三态输出
- 28引脚薄型QFN封装
- 可提供评估板(请订购MAX19192EVKIT+)

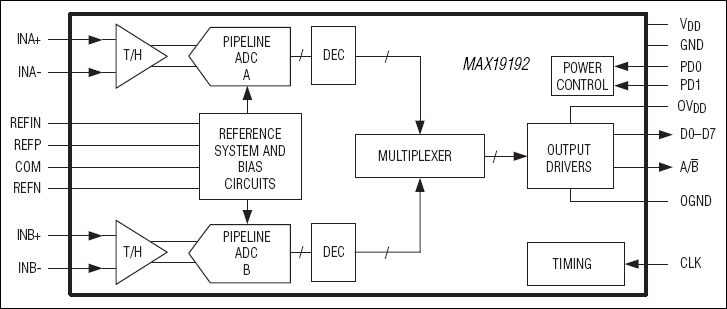

MAX19192是一款超低功耗、双通道、8位、10Msps模/数转换器(ADC)。器件带有两路全差分、宽带采样/保持(T/H)输入。这两路输入具有440MHz带宽，可接受全差分或单端信号。MAX19192在1.875MHz输入频率、10Msps的采样速率下具有48.6dB (典型值)信号与噪声 + 失真比(SINAD)，功耗仅为15.3mW。该款ADC工作在2.7V至3.6V模拟电源电压，采用独立的1.8V至3.6V电源为数字输出驱动供电。除了工作期间的超低功耗外，MAX19192还具有三种断电模式，有效降低空闲期间的功耗。MAX19192具有优异的动态性能以及超低功耗和小尺寸特性，使其非常适合图像、仪表和数字通信应用。
内部1.024V精密带隙基准将ADC的满量程电压设置在±0.512V。灵活的基准架构使MAX19192可以采用内部基准或外部基准，以满足高精度应用的要求。
MAX19192采用并行、多路CMOS兼容三态输出，数字输出格式为偏移二进制。独立的数字电源输入可接受1.8V至3.6V电压，能够灵活地连接不同逻辑电平。MAX19192采用5mm x 5mm、28引脚薄型QFN封装，工作在扩展工业级(-40°C至+85°C)温度范围。
对于更高采样频率的应用，请参考MAX1195–MAX1198双通道8位ADC。此外还提供MAX19192的引脚兼容产品，另请参考MAX1191 7.5Msps采样率器件、MAX1192 22Msps采样率器件和MAX1193 45Msps采样率器件的数据资料。
应用
- 电池供电便携式仪表
- 数字音频接收前端
- IQ基带采样
- 低功耗视频
- 超声和医学成像
- WLAN、移动DSL、WLL接收机
