MAX14984

量产

增强型VGA端口保护器，提供显示器检测和双USB电源开关

USB口供电时，在显示器之间提供无缝切换

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 提高设计灵活性
    • 当VCC = 0V时，为图形控制器提供保护
    • 外部上拉电阻将DDC通道匹配到图形控制器电源
    • 最多可支持2个USB口
  • 高度集成
    • S5V可为VGA端口提供+5V、55mA供电
    • DDC输出的内部上拉电阻连接至S5V
    • 6pF (典型值) RGB电容
    • 显示器端SYNC信号驱动10pF、2.2kΩ负载时具有2.1ns (典型值) tR/tF
    • 可源出/吸收8mA电流，满足速度要求
    • VGA和USB输出提供较高的ESD保护
      • ±8kV人体模式(HBM)
  • 节省电路板空间
    • 内置USB开关
      • +5V输出，提供500mA驱动时具有250mV (最大值) IR压降
      • 电流限制/热保护
    • 4mm x 4mm、24引脚TQFN封装

MAX14984是一款完备的VGA端口保护器，带有双路USB电源开关。该器件提供检测显示器插入/拔出的所有电路，检测到显示器插入后可自动连接图形控制器。除常规的VGA信号外，可切换的5V输出为VGA端口提供高达55mA的电流。
MAX14984带有低电平有效的使能输入，控制两个5V USB开关。每个开关可提供500mA电流，VCC压差小于250mV，并具有短路故障保护。当在某路输出检测到故障条件时，对应的低电平有效故障指示输出产生报警。
宽带模拟开关优于RGB通道对VESA上升/下降时间的要求。行、场同步(H/V)缓冲器转换逻辑电平，以支持+2.5V至+5.0V CMOS或TTL兼容的图形控制器，满足VESA所要求的±8mA驱动能力。内部2.5V稳压器和显示器端的上拉电阻将DDC电压转换成兼容于低压图形控制器的电平。
MAX14984在所有VGA和USB输出提供±8kV人体模式(HBM) ESD保护，器件采用24引脚(4mm x 4mm) TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • 台式PC
  • 服务器
  • 工作站
MAX14984
增强型VGA端口保护器，提供显示器检测和双USB电源开关

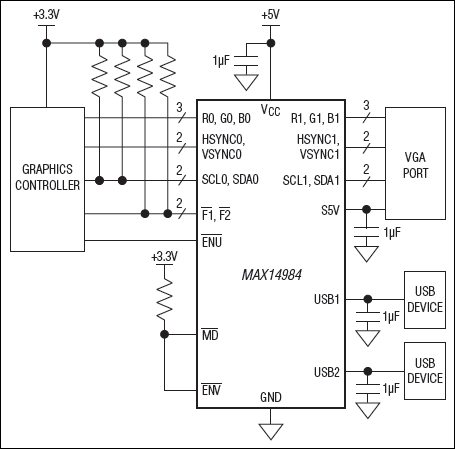

MAX14984: Typical Operating Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX14984EVKIT

MAX14984评估板

立即购买 更多内容

特性和优点

  • VGA输入和输出连接器
  • 使能输入
  • 显示器检测输出
  • 故障输出
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX14984评估板(EV kit)是一款完全安装并经过测试的表贴PCB，用于评估MAX14984 VGA端口保护器和双USB电源开关IC。
评估板提供跳线和LED，用于评估器件的双路使能输入、显示器检测输出和两路故障输出。提供VGA输入和输出连接器，以方便将评估板与VGA兼容设备连接。

应用

  • 台式PC
  • 服务器
  • 工作站
MAX14984EVKIT
MAX14984评估板
