MAX14983E

量产

增强型1:2 VGA复用器，带有监视器检测和端口优先权控制逻辑

创新设计，支持新型监视器的自主操作

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 设计灵活
    • VCC = 0V时，可有效保护图形控制器端口
    • DDC开关将电压限制在低压电源
    • 内部+2.5V稳压器
  • 高集成度、高性能设计
    • RGB电容低至5.5pF (典型值)
    • 在监视器侧，SYNC信号带有10pF、2.2kΩ负载时，tR/tF为2.0ns (典型值)
    • 源出和吸入8mA电流，同时满足速度要求
    • ±11kV人体模式(HBM)
  • 节省电路板空间
    • 内置功率开关
      • +5V供电时，具有300mV (最大值) IR压降
      • 短路/过热/反向电流保护
    • 5mm x 5mm、32引脚TQFN封装

MAX14983E集成了宽带模拟开关、电平转换缓冲器以及5V电源开关，为VGA监视器构成完备的1:2信号复用器。器件在控制器和两个输出之间切换图形信号。器件内部在监视器侧显示数据通道(DDC)信号线上提供上拉电阻(2.2kΩ，典型值)。

器件具有简单的电源接口，工作在+5V单电源。两路集成限流开关和反向电流保护功能在+5V电源与外部负载之间保持最小压降。

行同步和场同步(HSYNC/VSYNC)输入具有逻辑电平转换缓冲器，支持+2.5V至+5.0V CMOS或TTL兼容逻辑的图形控制器，能够满足±8mA的VESA驱动能力要求。内部2.5V稳压器将DDC电平转换成兼容于低压图形控制器的电平

器件还具有监视器检测输出和使能输入，允许监视器切换到自动工作状态或由图形控制器输入控制切换。MAX14983E采用32引脚(5mm x 5mm) TQFN封装，规定工作在-40°C至+85°C扩展级温度范围。

应用

  • 计算设备
  • 图形卡
  • KVM开关
  • 服务器
MAX14983E
增强型1:2 VGA复用器，带有监视器检测和端口优先权控制逻辑

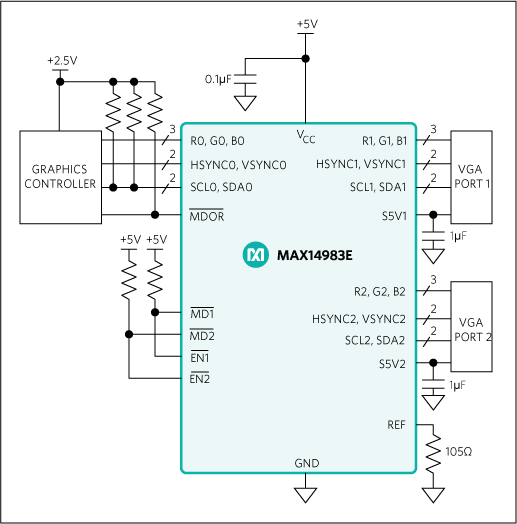

MAX14983E: Typical Application Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
模拟开关与多路复用器 1
MAX4885E
量产 超低电容VGA开关，具有±15kV ESD保护
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX14983EEVKIT

MAX14983E评估板

立即购买 更多内容

特性和优点

  • 完备的1:2 VGA多路复用器
  • 单5V供电
  • VGA输入/输出
  • 使能输入
  • 显示器检测输出
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX14983E评估板(EV kit)是完全安装并经过测试的表贴PCB，利用MAX14983E VGA多路复用器构建1:2视频图形阵列电路。该款IC在控制器和两路输出之间切换图像信号。
提供VGA输入/输出连接，便于连接评估板与VGA兼容设备。评估板提供的LED用于指示显示器检测状态，评估板采用单5V供电。

应用

  • 计算设备
  • 图形卡
  • KVM开关
  • 服务器
MAX14983EEVKIT
MAX14983E评估板
